商铺范围问题，想请教一下老师

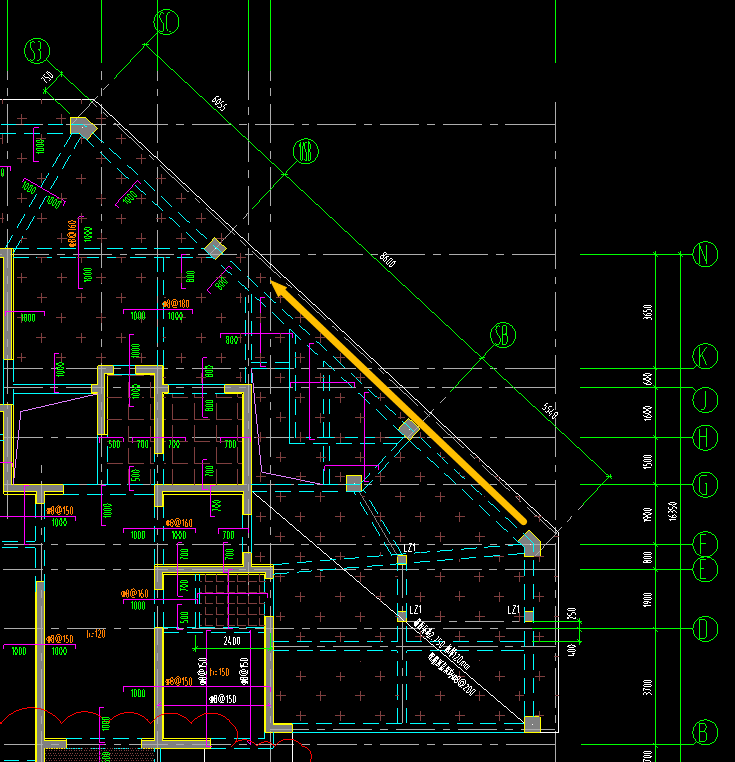

此处橙色箭头是否有板？可是旁边的牵引线已经给了范围，怎么判断范围？谢谢啦
全部回答
(4)
首答仅用{{minutesHtml}}
-

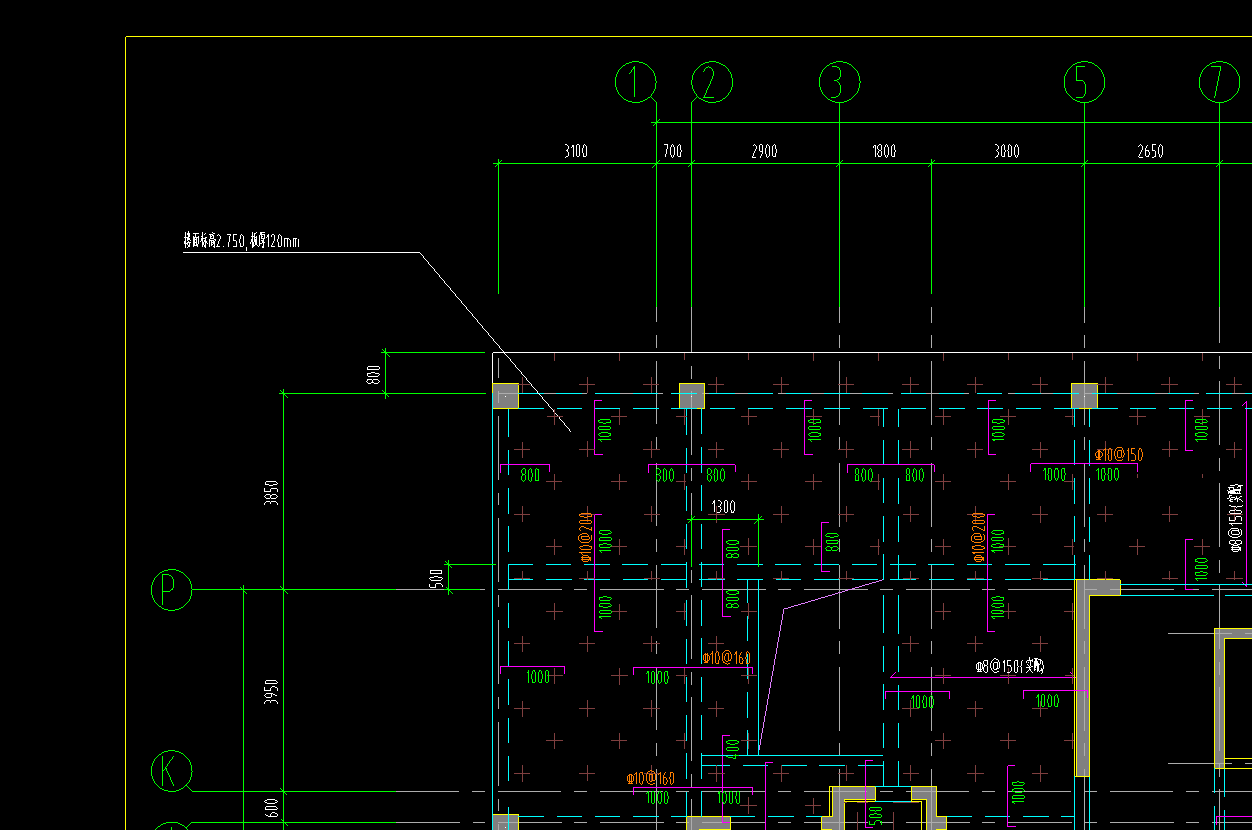

看图应该有板（悬挑板挑出750）
2019-06-06 15:12:05
-
按照结构图看是应该有板的，但是 还应该结合其他设计图 确定 。
2019-06-06 15:13:30
-
橙色部分有板，但不一定是引线给出的范围。这个部位是檐口，查看相应的节点图，确定板厚和配筋形式。
2019-06-06 15:14:02
-
此图有板的边线及750宽，具体还看此处的剖面图及大样。
2019-06-06 22:55:12
