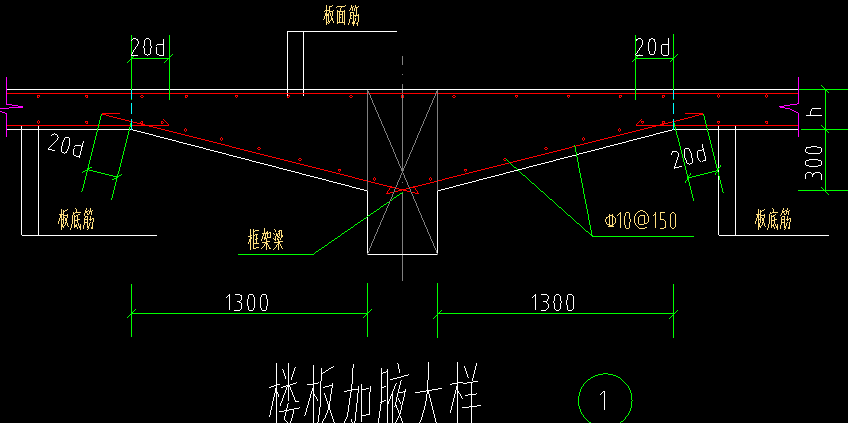

请问如下图所示的楼板加腋大样如何定义布置？
请问此大样是不是必须跟框架梁合并一起定义布置呢？求解，谢谢
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2019-06-29 08:55:15
-
你好：这种结构形式的板，软件里目前好像不能直接处理好。按普通板定义然后手工调整钢筋。
2019-06-29 08:25:13
-
目前软件还没有很好的方式可以定义布置，只能够是自己根据要求对应的进行定义布置，加腋板用平均厚度的方式布置在相应的范围，加腋板钢筋就要用自定义线范围进行布置，自定义范围包括它的锚固。
用自定义线，单单从断面上去理解，感觉是完美，但.......
首次提交 2019-06-29 08:51:22 最近修改2019-06-29 15:37:27 (修改过1次)
-
这种形式的楼板，可以这样来处理，先按正常的板来定义并画图，正常布置板的面筋，底筋按照它的实际长度用自定义范围来布置，用自定义异形线来处理加腋部分，把三角加腋部分的斜底筋在自定义线中处理。
2019-06-29 09:42:04
-
单构件输入钢筋吧，
2019-06-29 09:47:23
