下柱墩标识问题请

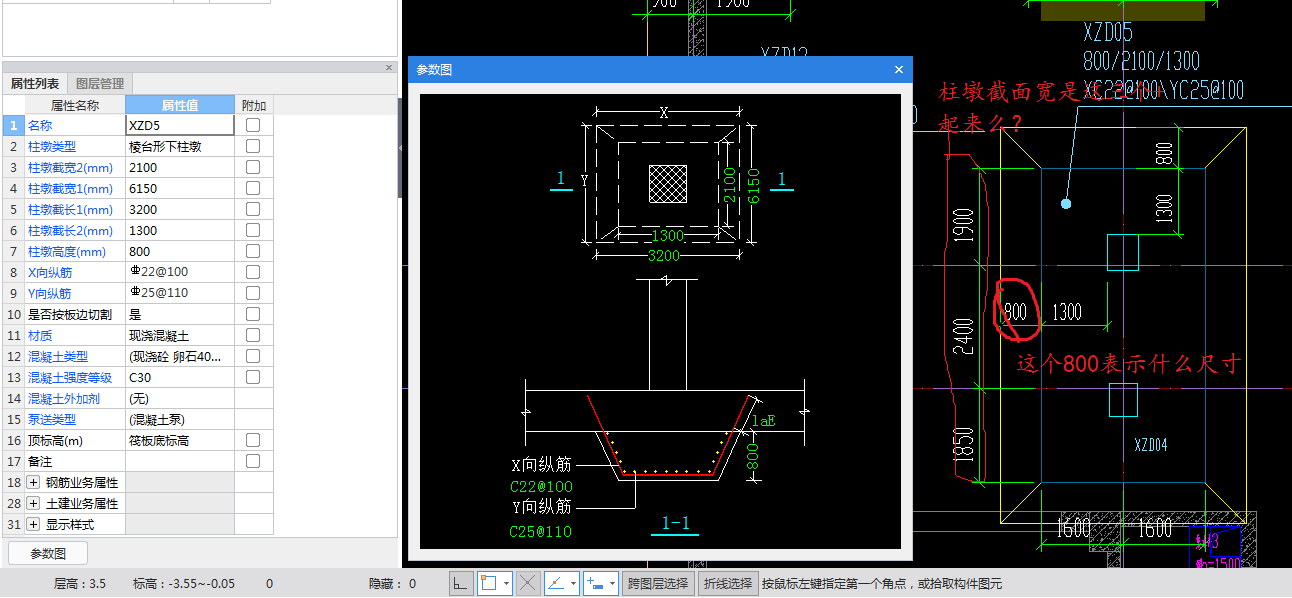

请问我这样编辑的尺寸是否正确，外圈矩形黄线表示什么？那个800表示什么，柱墩截面宽度1的尺寸是那几个数+起来么？
2019-07-02 14:35:11 补充

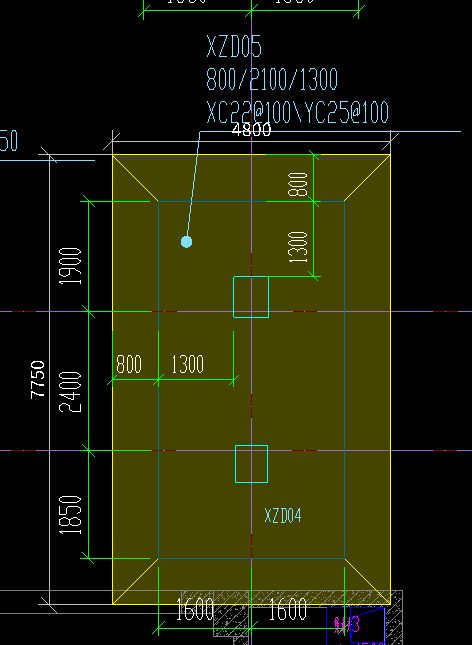

此图更明确，筏板底与柱墩接触面尺寸是7750*4800（编辑是为柱墩截面宽1）.那柱墩截面宽2是6150*3200还是2100*1300，若是6150*1300那2100*1300是什么标注？请哪位老师给解释下？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

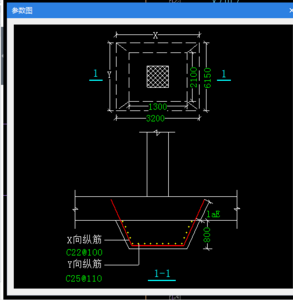

参数图中已经标注了各段长度呀
2019-07-02 15:19:56
-
你填错了，6150；3200是上边的，下边是7750；4800；里边是上边；外边是下边。
