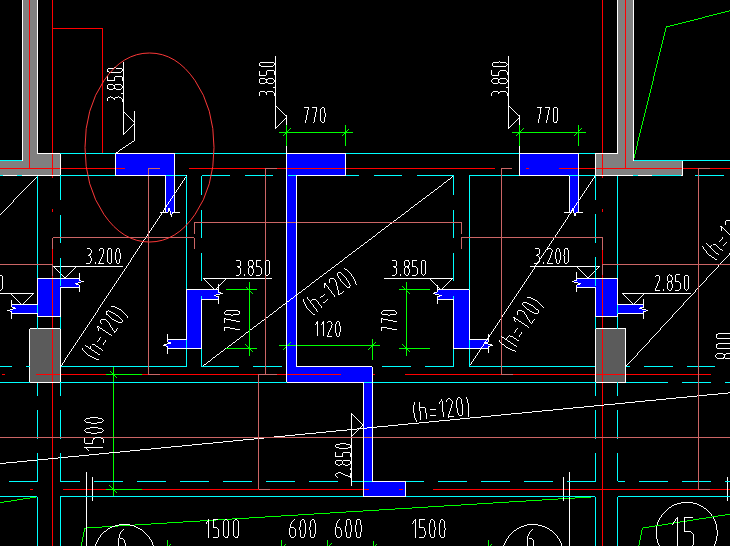

这个蓝色填充物是什么。这个标高如何设置
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
是原位剖面图，（展倒断面）。标示梁和板的标高。按标高布置梁和板即可。
首次提交 2019-07-07 11:24:09 最近修改2019-07-07 11:24:46 (修改过1次)
-
是板面不同标高的剖面。
2019-07-07 11:22:47
-
篮色填充物是楼层板处的剖面图,标高是板顶标高.根据不同标高的板定义后画图即可.
2019-07-07 11:24:53
-
原位剖面，一般用于空间狭小、相邻板标高错综复杂的区域，帮助识图
2019-07-07 12:04:49
