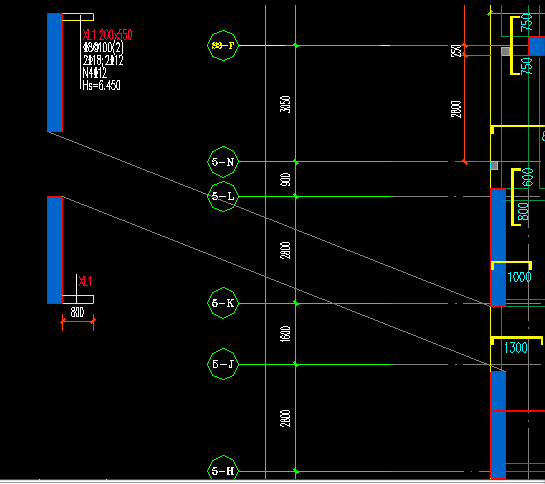

请问图中的悬挑梁在结构平面图中被引出来，这悬挑梁如何绘制，请仔细说明，谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
有标高要求，应该是上一层定义布置。
2019-07-10 23:40:43
-
不同标高的梁，见XL1 200*550集中标注的标高是6.45，可能与所在楼面标高有点距离，特意标注引出。
2019-07-11 00:19:38
