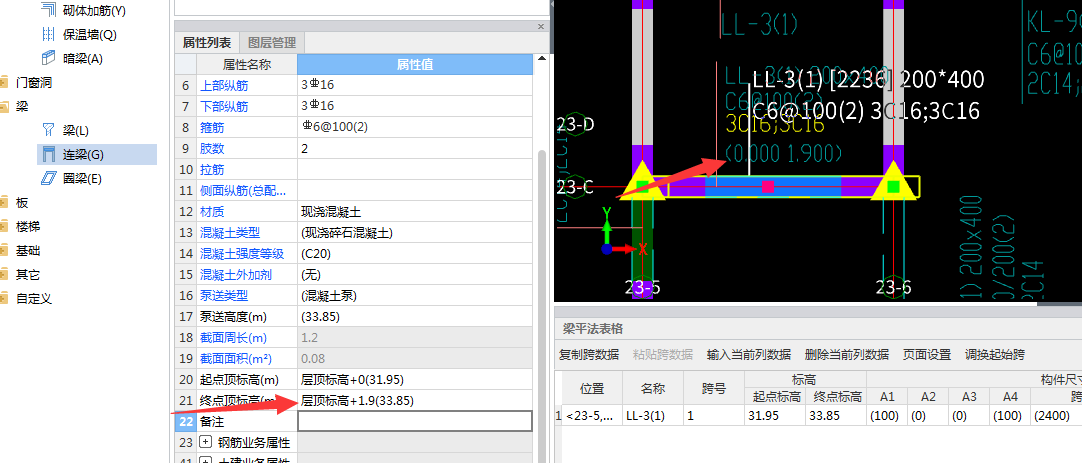

老师请问一下，我这样画梁正确么？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
不对，这里是双层梁
一层在层顶布置
一层在层顶+1.9标高设置
2019-07-13 18:34:41
-
这个是不正确的，括号内有两个标高，说明这一道梁在两个不同标高处各有一道，建议你采用分层绘制，绘制两道梁
2019-07-13 18:36:39
-
不对呀，截图是双层梁，梁顶标高0.000和梁顶标高十1.900，按设计标高分层设置。
首次提交 2019-07-13 18:49:57 最近修改2019-07-13 18:53:24 (修改过1次)
-
应该定义两个梁，分别在起点和终点顶标高中输入0.00和+1.9。然后在两个分层中分别画0米的1.9米两个梁。
2019-07-13 20:10:59
