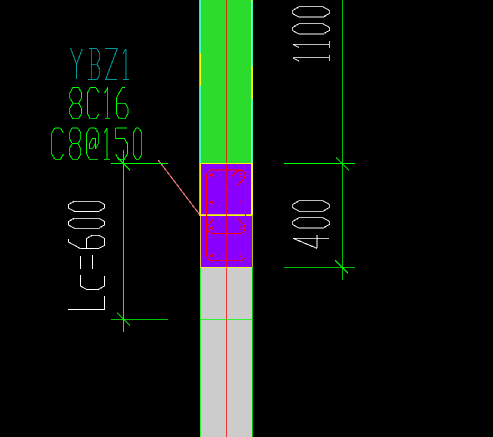

请问LC怎么画

LC可以和暗柱一起定义，一起画的，看看结构说明LC如何配筋

钢筋信息在图纸说明中查看，一般在剪力墙平面图下说明中有。

土建计量GTJ2018约束边缘暗柱和构造边缘暗柱处理方法

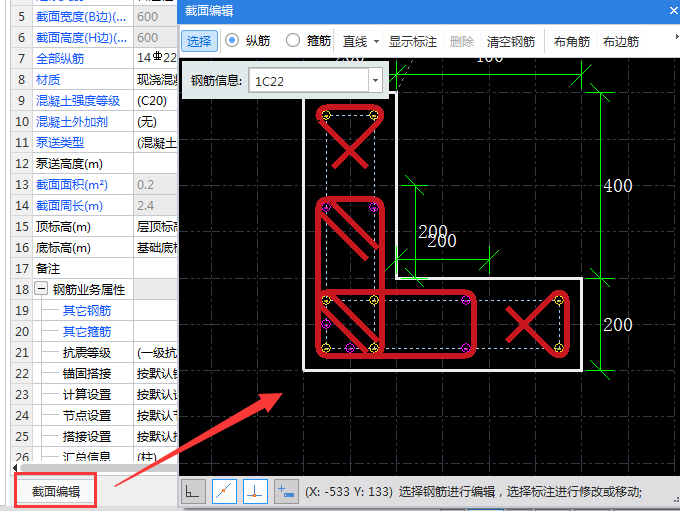

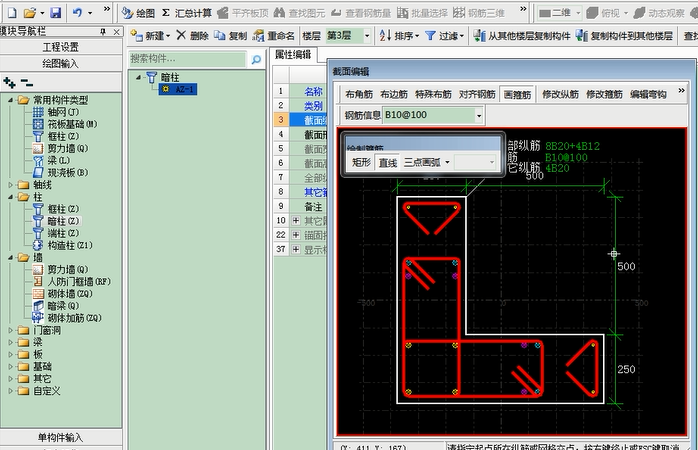

方法一：在软件中通常把非阴影区的部分定义为暗柱，即把它和暗柱本身当做一个暗柱处理，钢筋是在暗柱的截面编辑器中绘制；

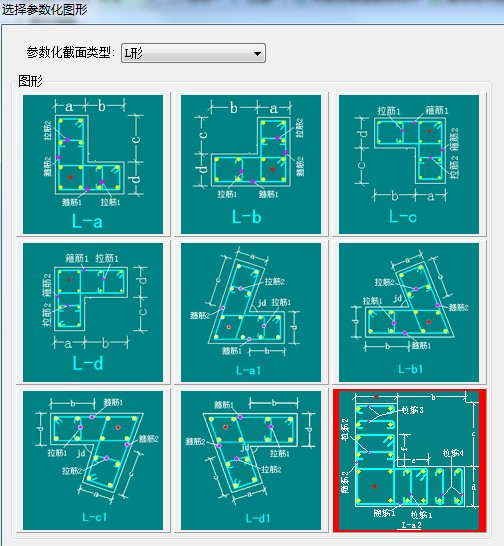

方法二：新建参数化柱。在参数化图形中，选择对应形状中最后一种形式，按照图纸将尺寸对应输入，然后，在属性中输入相应的钢筋信息。

备注：1.若将约束边缘暗柱阴影部分和非阴影部分分别单独用暗柱布置，对暗柱钢筋计算没有影响，影响梁支座的识别。

      2.图集计量2018中，暗柱需要新建柱后，修改属性中结构类别为暗柱。
