千赢官网首页登录入口BIM土建2018图纸分割后，用不同图纸画的构件不能同时显示

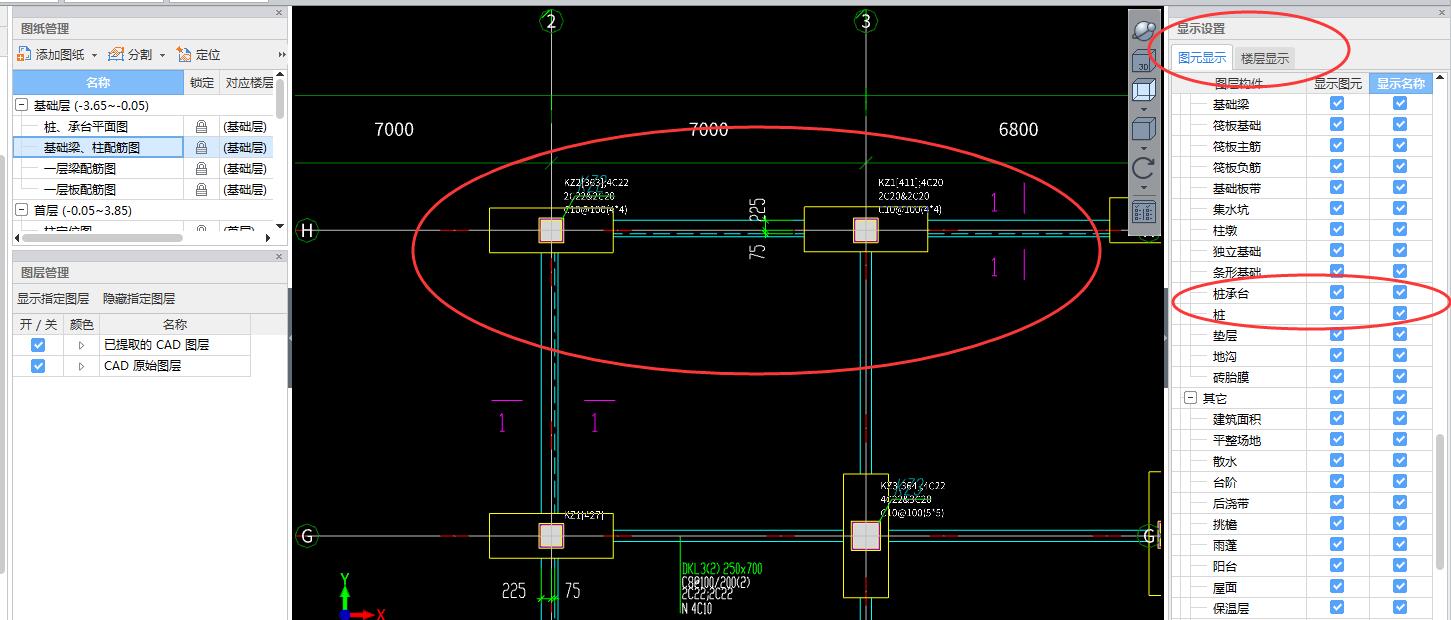

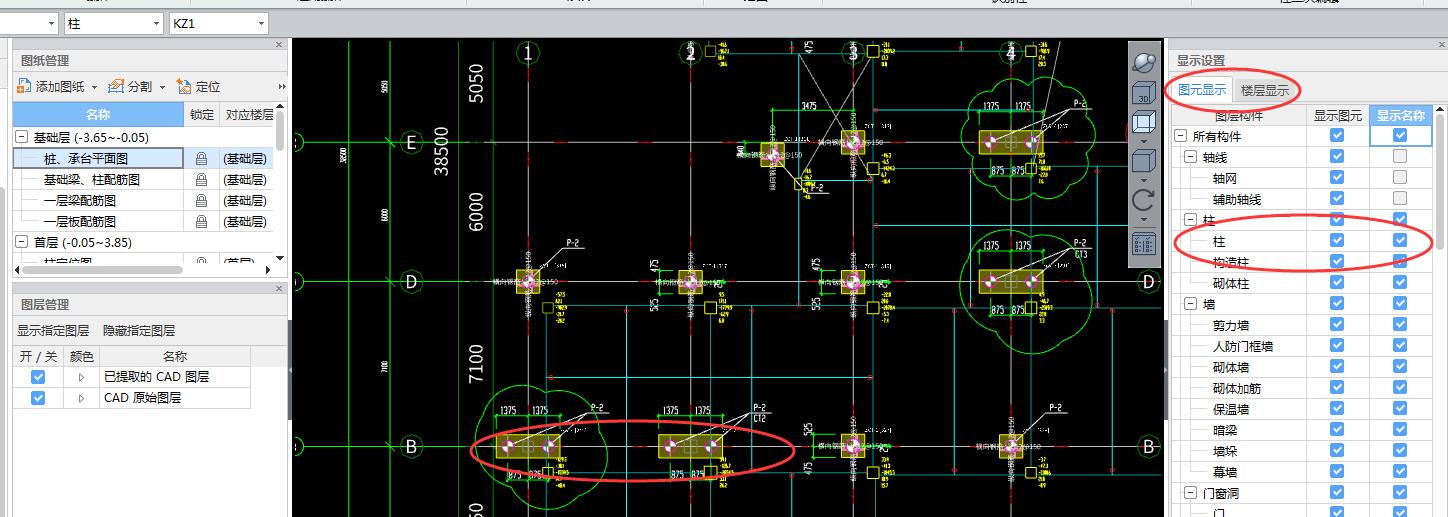

用桩、承台平面图画的承台选择该平面图时可见，用基础梁、柱配筋图画的柱选择该平面图时可见，但在选基础梁、柱配筋图时已画好的承台就不可见了，在图元显示设置了选了桩承台可见也没用。想问下是什么原因。
2019-07-19 11:21:29 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
应该是你绘制的时候没有定位CAD图纸，绘制的构件，不在一个轴网上面造成的，如果是这样。批量选择构件，移动到正确的轴网上面吧
2019-07-19 11:19:58
-
图元显示，快捷键F12设置
2019-07-19 11:19:12
