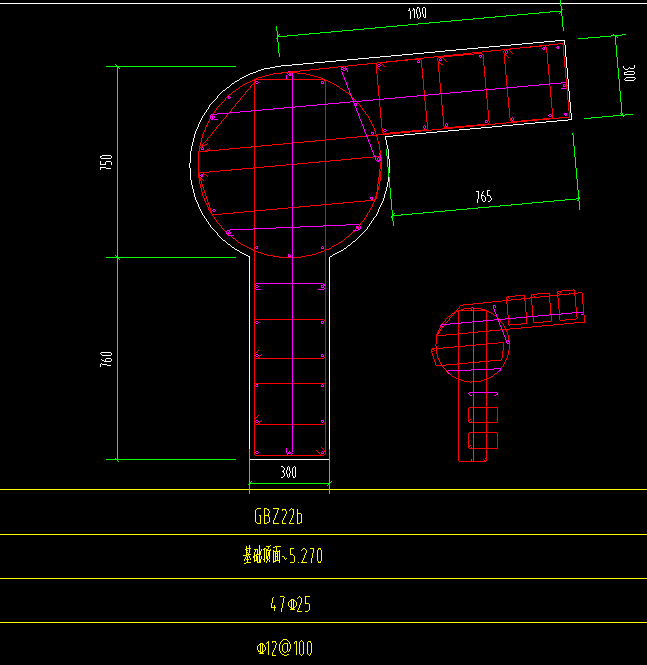

这个柱子怎么画？
1、CAD导图识别柱大样试过了，识别不出来，提示缺少标尺
2、自己绘制异形柱，通过CAD截图，已设置了比例但是识别完尺寸还是有错误，手动修改尺寸图形就变形了
3、自己绘制异形柱，通过CAD绘制，只能绘制直线，弧线绘制不了
4、我该如何自己画这个柱子，上面还有部分是倾斜的？
全部回答
(1)
首答仅用{{minutesHtml}}
-
定义异形柱通过CAD截图是比较理想的办法；
也可以采用自定义网格进行定义（由于斜度部分没有标注，可以采用在CAD图中测量数据）

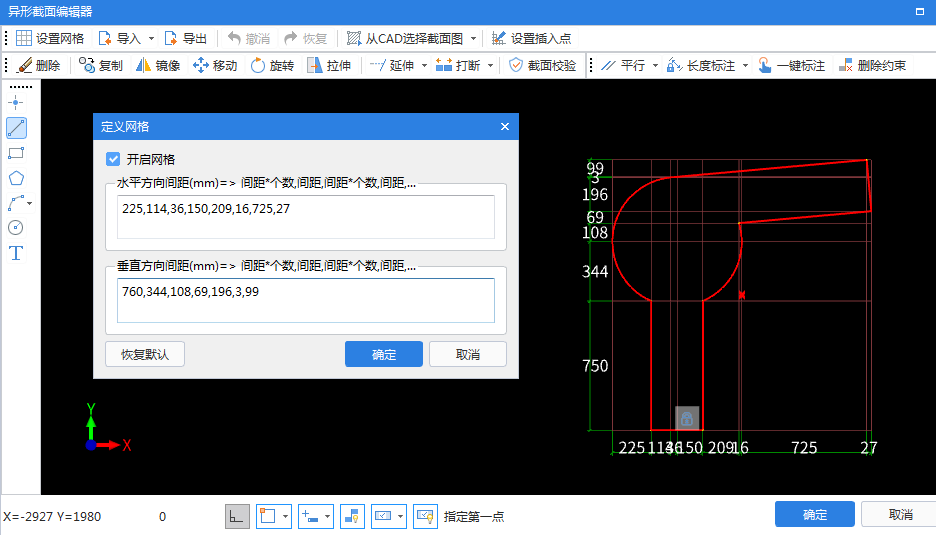

给你点提示，找出下图中定义网格，各个点的尺寸；附图中数据不一定准确，可从CAD图中测量出来
首次提交 2019-07-22 12:29:52 最近修改2019-07-22 15:42:53 (修改过2次)
