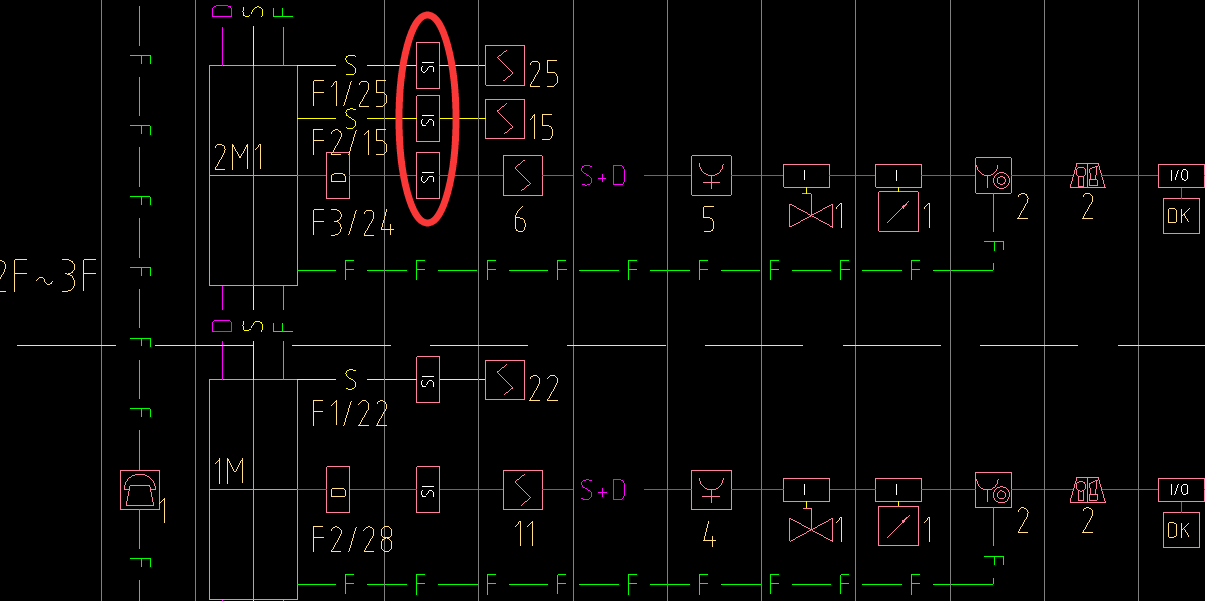

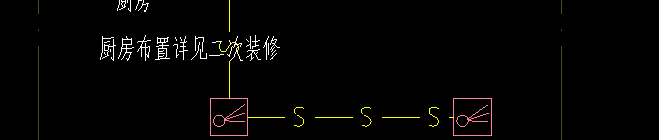

这个图例是什么 图纸没注明这个玩意叫啥

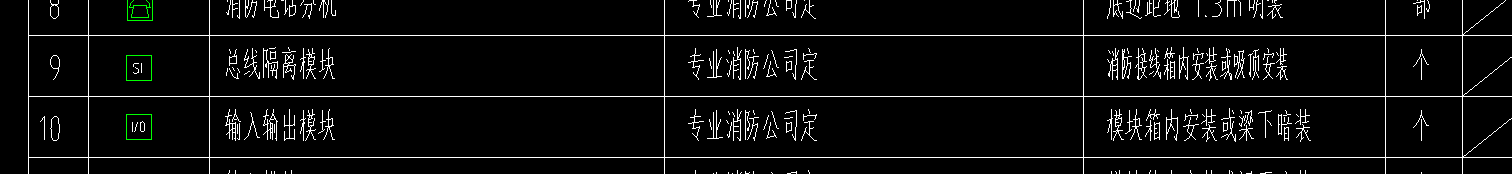

短路隔离器，只是起到一个保护作用。

在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障(例如短路)造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。

系统比较大或者预算、设计图纸中有隔离器，就用呗。没有说什么情况下不准用的，不过一个回路的隔离器数量有限制。设计院图纸设计一般一个防护区（或回路）放一只隔离器。
