这种高度不一样的筏板怎么设置呢
2019-07-31 18:52:59 补充

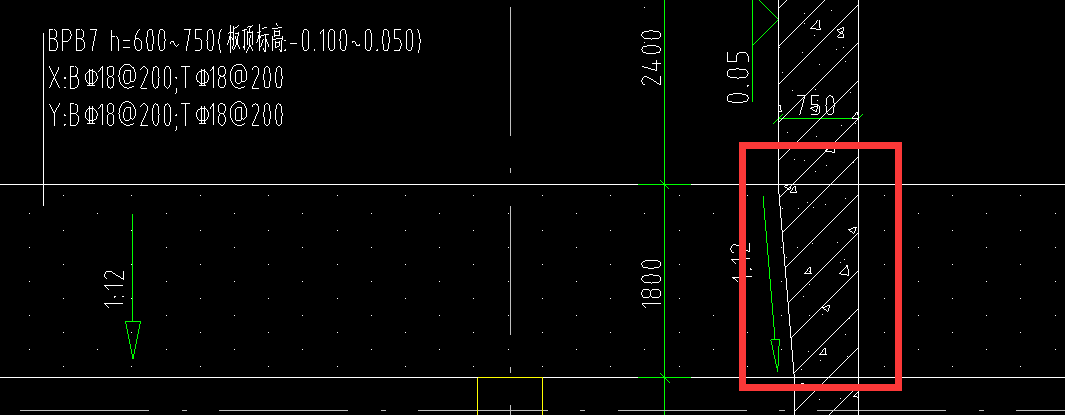

筏板厚度是600~750，应该画600厚还是750厚呢？然后怎么设置边坡呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
选中这个筏板，设置筏板边坡。
这你得看图纸，如果说坡度是降下来的话，最高处按照厚的走，然后进行边坡设置，最薄处写600。
首次提交 2019-07-31 18:50:31 最近修改2019-07-31 18:57:39 (修改过1次)
-
红圈中的两条横白线之间的部分筏板可以用平均厚度来定义并画图,然后用三点定义斜筏板定义成斜筏板上表面与两侧的平齐.
2019-07-31 18:59:39
-
按照均厚绘制，试试！
2019-07-31 19:00:26
-
按平均厚度定义设置。
2019-07-31 19:36:00
