请专家帮忙看一下图纸，为什么-2.4m有个底板，没必要吧

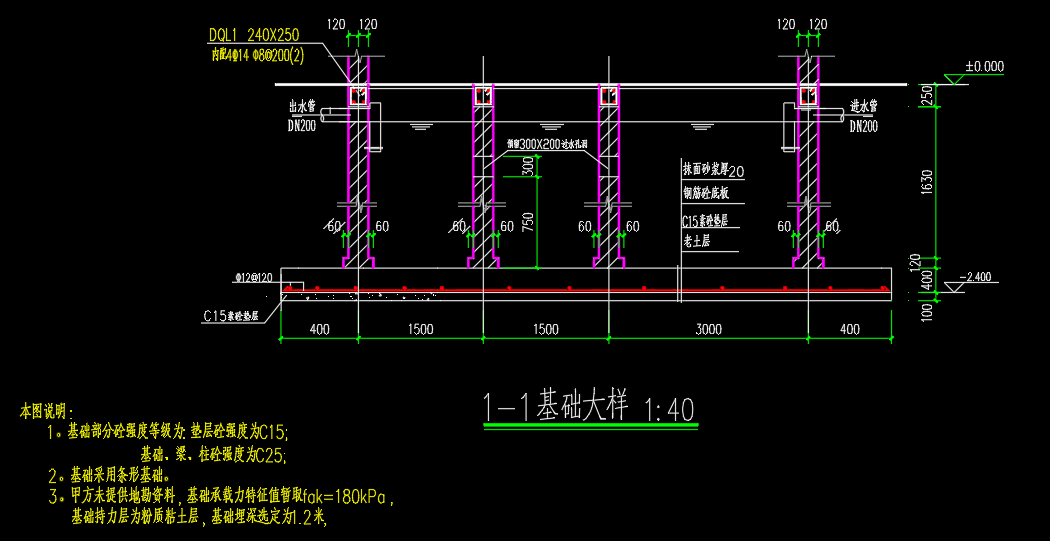

如图，一层的卫浴结施图，没看明白，为什么-2.4m有个底板，图纸说明是条形基础的，请专家帮忙看看，图纸想表达什么意思
2019-08-02 08:27:33 补充
图纸说明 是条形基础 基础埋深为1.2m，怎么会-2.4m还有个砼底板呢，请专家明示
全部回答
(5)
首答仅用{{minutesHtml}}
-
你好：必须要有底板，这是什么池子
2019-08-02 08:27:07
-
设计要求此范围底板连接起来的
应该是属于集水井，底部行程整体，像是水池之类的
2019-08-02 08:28:48
-
从图中上看条形基础啊，你看钢筋只要下面的，筏板的话一般都是双层的，这就是剖面位置的事。
具体要结合你的工程来看。也不排除局部筏板
首次提交 2019-08-02 08:29:25 最近修改2019-08-02 08:31:22 (修改过1次)
-
这是一个水池，为什么没有必要有底板呢？必须要有的，就如你一个水桶，没有桶底可以装水吗？道理是一样的。
2019-08-02 08:47:24
-
这个应该是条形基础剖面图，不是你说的底板。你看钢筋形式是否和条形基础平面图一样就知道了。
2019-08-02 09:54:08
