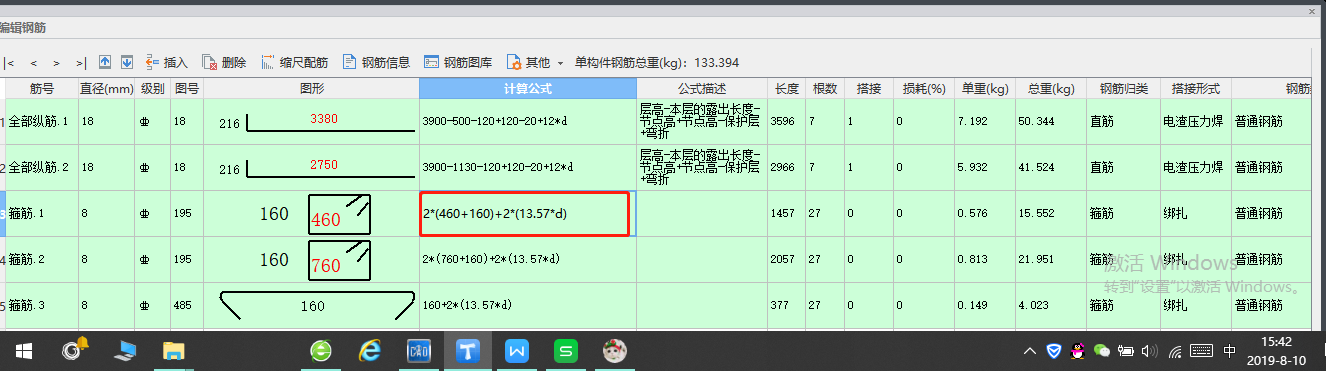

麻烦老师们帮忙解读一下下面拉筋的式子，红框下面

在cad中图纸是一个可随意缩小放大的矩形图块，但是软件中却识别不出来

cad中门窗表是一个可随意缩小放大的矩形图块，但是软件中却识别不出，请大神们指导一下下面该如何操作

老师们好，请教一下人防区la锚固长度调整laf的问题

1、请问一下老师们，人防区纵向受拉钢筋锚固长度与下面的普通带肋钢筋锚固长度laf=*1.05la这两个数值在HPB300小于25与HPB400大于25的不相等，比如应该是35*1.05=37啊 但是图纸里面是38d 我需要按那个调整么，是不是所有的构件比如 柱墙梁板 的锚固都要*1.05调整长度？2、纵向钢筋搭接接头面积百分率如何调整？谢谢老师了

关于梁、窗台、压顶及节点的套价问题

个人感觉工程量的计算只要没有漏算的话不会有什么大错，但是套价倒是有许多不同的理解，特别是目前的定额说明有一些地方没有说的很清楚，理解不同的话会有不同的套价方式，工程如果大一点的话套价不同最后的造价会有很大的差距，我自己就感觉一些梁的节点部位的套价不是很清楚，希望论坛高人给我一些指点。 麻烦各位看一下下面这几个个剖面图，分别是A 、B、C、D、E三个节点： 1、A和E分别是两个窗户的压顶，有人说只要压顶出墙就应该套压顶，如果没出墙就应该套圈梁，但是也有人说压顶左右全部连通的话（具体的立面图位置用同样的字母标出）就应该套矩形梁，请各位指教一下这个到底应该套什么？ 2、其次就是B，B这里有人说应该套异形梁，有人说应该直接并入有梁板套有梁板子目，也有人说要把两个突起单独拿出来套砼线条，更有人说要把下突起套线条，上突起并入有梁板，请高人指点应该怎么套价？ 3、C、D也是同样的问题，也是分别有三种套法，分别是异形梁、有梁板和砼线条，请高人指点应该怎么套价？

框架剪力墙结构墙与柱的划分

老师你好，请教一下： 定额规定：T、L 、+形柱其单面每边宽在1米内按T、L 、+形柱相应定额执行，每根柱两边宽之和超过2米，则该柱按直形墙相应定额执行。请帮我分析下一下下面几个构件1、L 形柱其单面每边宽1米，柱两边宽之和刚好2米，但是墙厚度只有200，请问这个构建是套用异形柱的定额还是砼墙的定额？(图一) 2、L 形柱其一边宽在1米内，另一边宽超过1米，柱两边宽之和仍在2米内，请问这个构建是套用异形柱的定额还是砼墙的定额？(图二) 3、图三中阴影部分为砼墙，两边为暗柱，按定额说明砼墙和暗柱是合并在一起计算的，长度为1.7m，厚度为0.2m，请问这样的构建是套用矩形柱定额还是砼墙定额？(图三) 4、剪力墙端柱400*400，剪力墙厚200，端柱出剪力墙两边各100，请教端柱是否按照单面墙垛其突出部分并入墙体体积内计算，双面墙垛包括墙按柱计算的规定执行？(图四)

直锚和弯锚

假设C10-150的钢筋，C35二级抗震，查表得出Lae是37d（老师们问题有点多，我把我所有的情况都列举了出来，不知道对不对，麻烦老师们帮我看一下，感谢！）问题1：如果是200或300的梁，梁的宽度不够37d的，图纸并没有标注有弯折，采用直锚的话伸入梁内37*10=370，梁宽不够，那是不是只用伸进梁内（梁宽-1个保护层）的厚度就可以了？问题2：如果是400及以上宽度的梁，梁宽满足了37d，图纸并没有标注有弯折，那么这个锚进梁内的长度是不是就严格要求37d来，而不是梁宽-1个保护层了？问题3：如果是200的梁，总锚固长度是37d，图纸上标注了有15d的弯锚，那么直锚的长度37d-15d=22d梁宽还是不满足，那么是不是直锚就是梁宽-1个保护层，然后再按照图纸弯折15d？问题3：如果是300及以上宽度的梁，总锚固长度是37d，图纸上标注了有15d的弯锚，直锚37d-15d=22d也满足了梁宽，那么是不是就是严格按照规定要求，直锚22d，弯折15d？问题4：如果是200的梁，总锚固长度是37d，图纸上没有标注有15d的弯锚，那么直锚的长度是不是就是梁宽-1个保护层，剩余的用37d减去直锚的长度，然后弯折？问题5：说明上有一条：“当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取基本锚固长度的60%”  这条是什么情况下使用的，可以举例说明一下吗？2022-11-09 11:47:00 补充图中的1-1和2-2好像不是板受力筋，老师，要不你就结合一样图纸说明一下1-1的直锚，和2-2的直锚和弯折？我看下和我想象的一样不一样，上次问过老师们了，有些答案不一致，这次来做个总结，麻烦！
