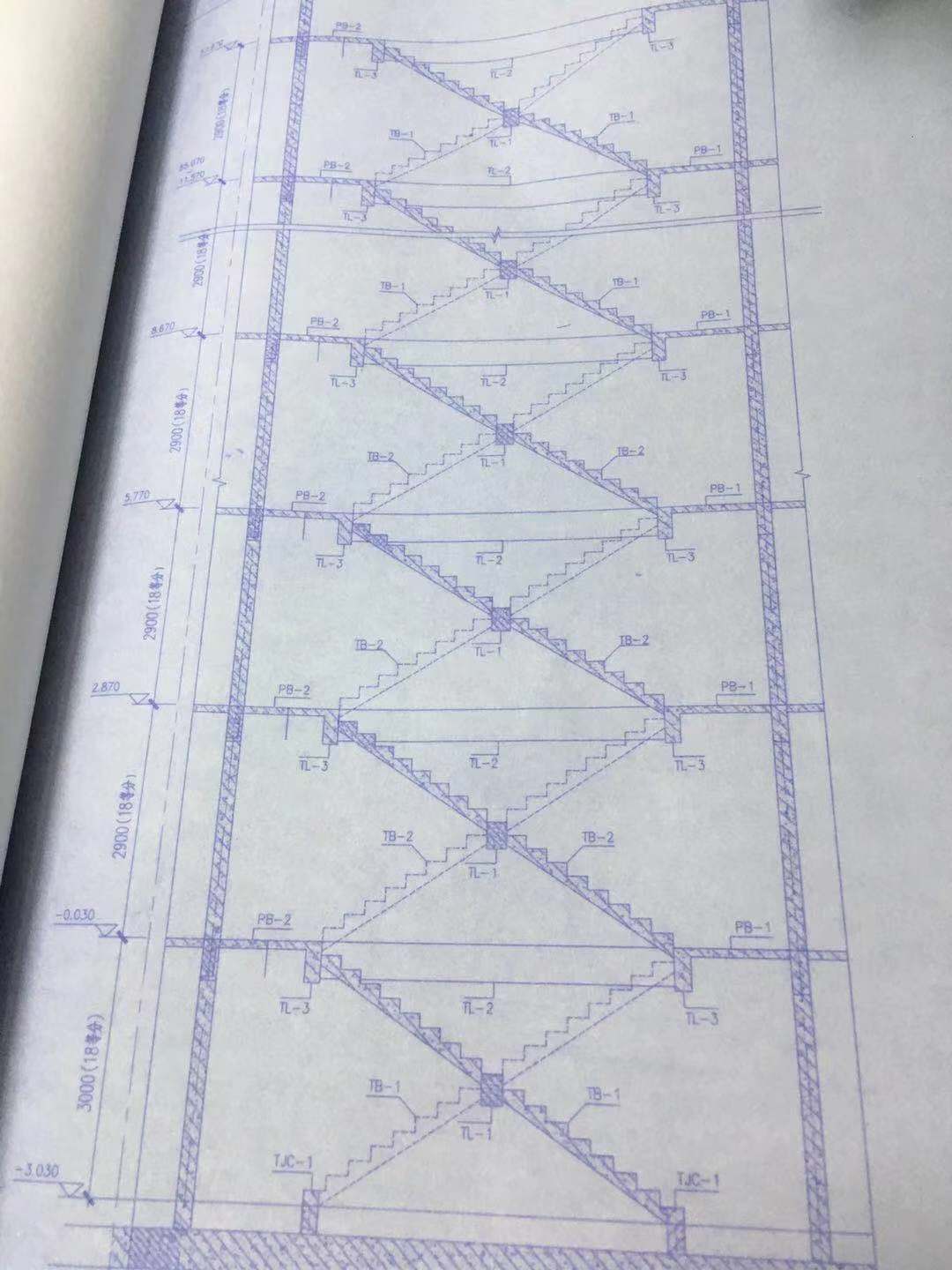

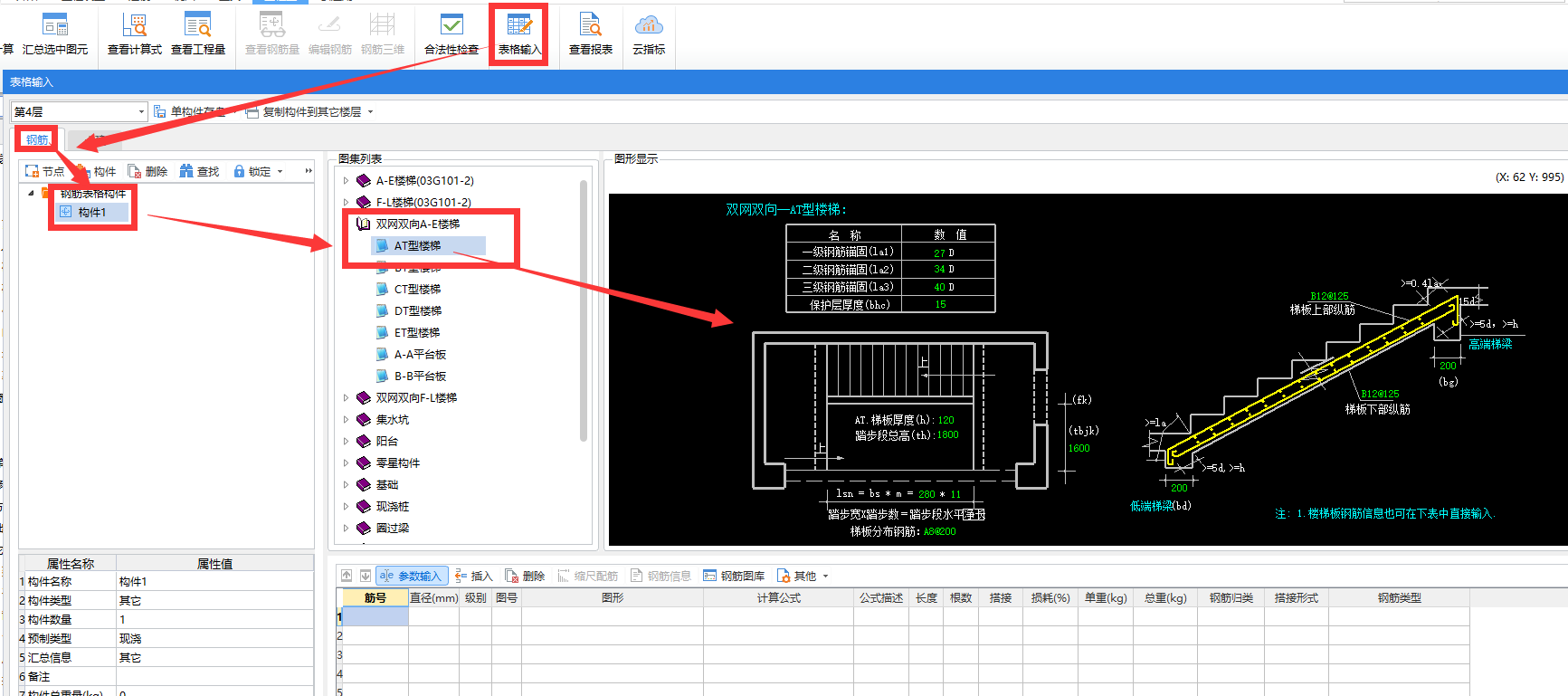

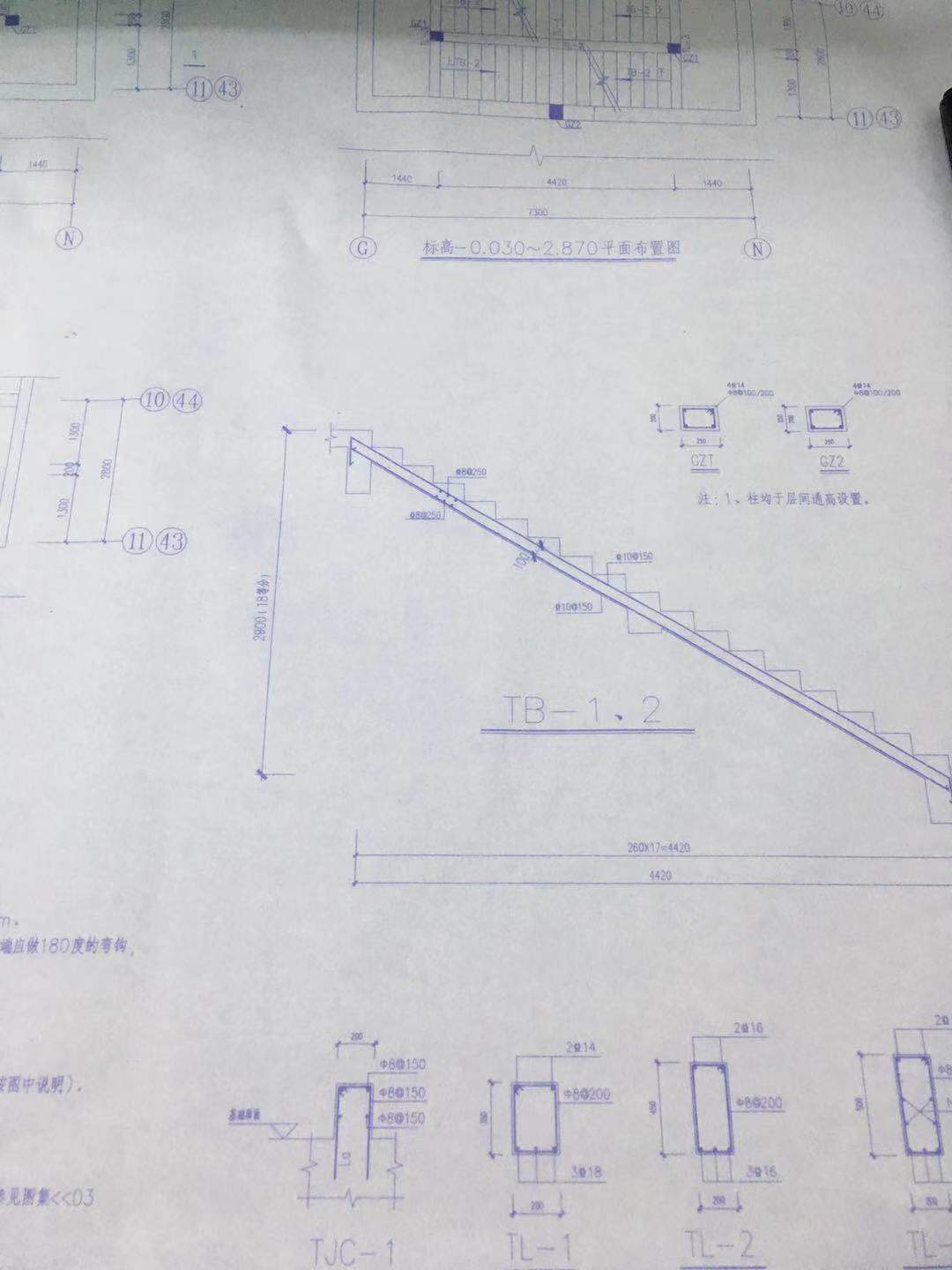

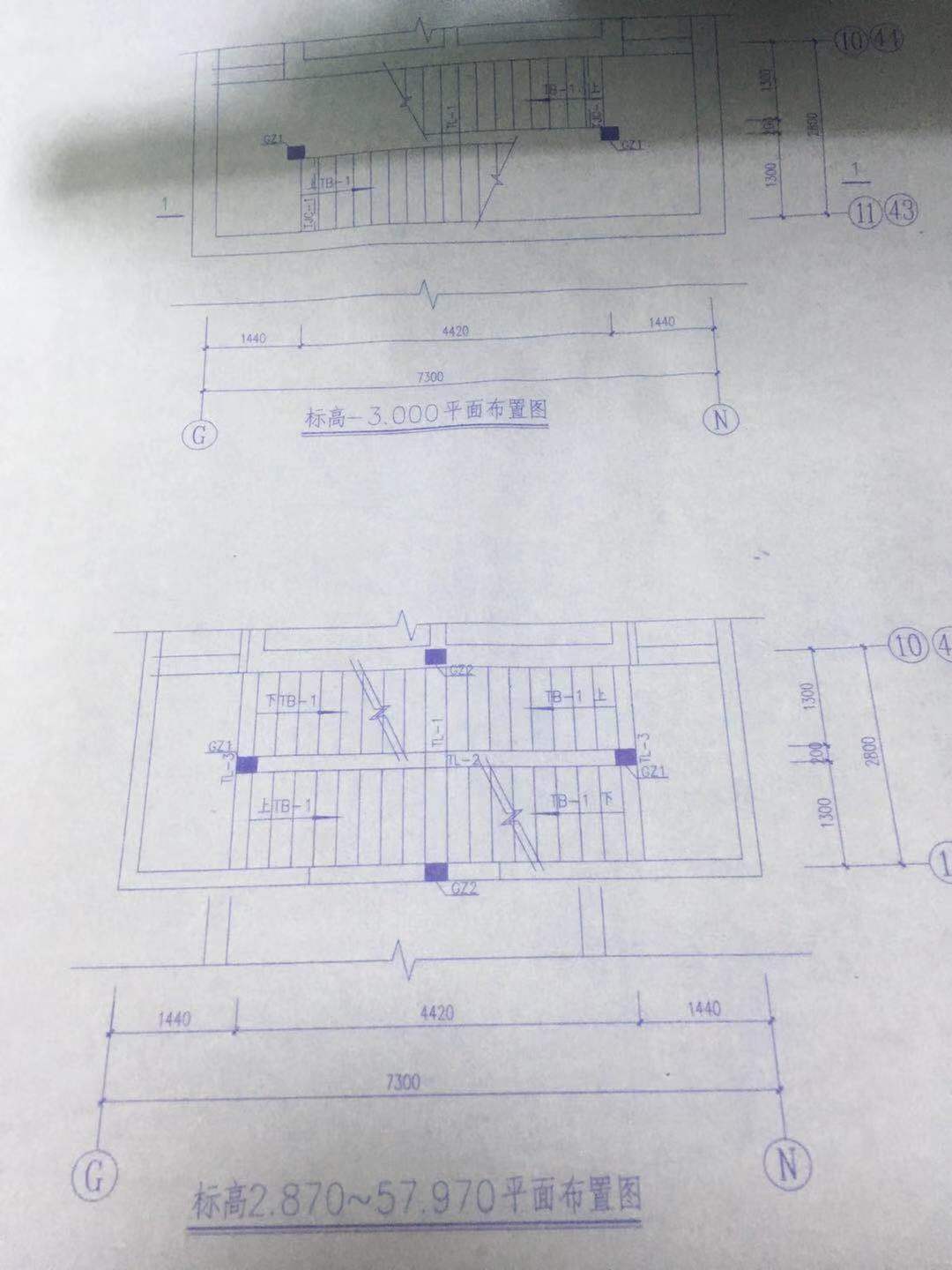

麻烦问一下各位大神 这个楼梯怎么画 在单构件立面选择图集用哪一个 怎么编辑数据

排烟道用什么材料？

麻烦问一下各位大佬。公司接了一个小项目的锅炉排烟道改建的小项目。在原有基础上加15米，负责人想用新型材料不用耐火砖，因为是矩形的往上再收口的话不知道怎么算。这个定额里有对应的子母吗？还是怎么去做预算。麻烦了，谢谢！

砌体填充墙长度超过8米或层高2倍时,宜设置钢筋混凝土构造柱，软件设置间间距填多少

图纸设计说明：砌体填充墙长度超过8米或层高2倍时,宜设置钢筋混凝土构造柱，这个在软件GTJ2021自动自动生成时间距填多少，是8000mm还是层高的2倍，我们老师说规范规定每隔3m设置一个，有没有任何依据呢？图集规范上面怎么规定的 ？各位大神麻烦给解解答下 谢谢

请教一下各位老师关于柱识别问题了

我这个图的标注在平面上了，我是这么是别的，麻烦个给老师看看对吗？谢谢了。 1.CAD导图， 2.识别柱大样 3.提取柱边线（导进的图钢筋符号没异常不用转换符号） 4.提取柱标示 5.提取钢筋线 6.点选识别柱大样（假如有4个柱子，第一个点选识别柱大样点击柱边线及柱标示显示表一填，接着就直接点击下一个柱子边线及柱子标示不用再重复第一次的2.3.4.5步骤对吗？） 7.识别柱 8.提取柱边线 9.提取柱标示 10.按名称识别柱（第一个按名称识别柱显示一个表，接着就直接点击按名称识别柱对下一个柱子进行编辑不用再重复第一次的8.9步骤对吗？） 而且在按名称识别最后一个柱子时显示识别完毕，未识别到任何的柱构件图元怎么回事呢？ 请教一下各位老师了，非常非常感谢/问题补充：还有就是我按照上面的步骤识别后在柱子定义中却发现有KZ1，KZ2,,KZ1-1，KZ1-2，KZ2-1，KZ2-2，KZ2-3(识别的柱子1号有2个，2号有3个)定义中出现这种情况对吗？

门框梁中钢筋的布置；筏板基础主筋加密区钢筋的布置；暗柱加密筋

1.门框梁中的钢筋是不是要采用单构件输入，如果钢筋样式在系统图库里没有，怎么样在自定义图库中输入呢？ 2.筏板基础加密区的主筋，定义过了也在图中画了，为什么显示没有呢，烦请给出具体步骤让我参照一下，看我是那个地方没画对。 3.剪力墙暗柱LC处的钢筋只是一个大箍筋呢，还是有其它形式的钢筋，我不知道这个地方的钢筋到底是啥样子的？ 4.暗柱、暗梁、连梁、门框梁、端柱都属于剪力墙墙身的一部分，只是根据功能作用不同叫法不一样而已，所以画墙的时候这些地方都要画上，在布置这些构件时软件会自动扣减的，不知道我这样理解对不对？ 5.在楼层设置的时候，剪力墙、梁、板所处的标高都不一样，应该以那个为准啊？ 初学软件，问题较多，烦请各位老师多多指教！不胜感谢！

脚手架的应用

能不能通俗的帮我解释一下脚手架的应用？1.外脚手架应用、里脚手架、满堂脚手架具体在施工中怎么应用？比如外脚手架是搭设在外墙里脚手架在什么部位还有满堂脚手架等？麻烦结合下面的定额解释帮我解释一下，一直不太懂。谢谢！2004年《陕西省建筑 装饰工程消耗量定额》   1.本章脚手架是按钢管架编制的，施工中采用其他材质脚手架时，均不换算或调整。 2.外脚手架是按双排架编入的，定额中综合了上料平台、防护栏杆等。实际使用单排外脚手架时按双排外脚手架子目乘以系数0.7。 3.里脚手架综合了外墙内面装饰，内墙砌筑及装饰，外走廊及阳台的外墙砌筑与装饰，走廊柱与独立柱的砌筑与装饰，现捣混凝土柱和墙结构施工及装饰等脚手架的因素。 4.斜道是按依附斜道编制的，独立斜道按依附斜道子目的人工、材料、机械乘以系数1.8。 5.水平防护架和垂直防护架是指单独搭设的，用于车辆通道、人行通道、临街防护和施工与其他物体隔离等的防护架。 6.建筑物垂直封闭子目中已考虑了水平挂设的安全网，不得另行计算。 7.架空运输道以架宽2m为准，如架宽超过2m不足3m时，应按相应子目乘以系数1.2，超过3m时，按相应子目乘以系数1.5。 8.烟囱脚手架综合了垂直运输架、斜道、缆风绳、地锚等。 9.水塔脚手架按相应的烟囱脚手架人工乘以系数1.11，其他不变。 10.满堂基础按满堂脚手架基本层定额的50%计算脚手架。 11.装饰脚手架适用于由装饰施工队单独承担装饰工程且土建脚手架已拆除时搭设的用于装饰的脚手架。 12.一般土建的脚手架中已经包括了装饰阶段的脚手架。   工程量计算规则: 一、脚手架工程量计算一般规则： 1.外脚手架分不同墙高，按外墙外边线的凹凸(包括凸出阳台)总长度乘以设计室外地坪至外墙的顶板面或檐口的高度计算，有女儿墙者高度算至女儿墙顶面。地下室外墙高度从设计室外地坪算至底板垫层底。如上层外墙或裙楼上有缩入的塔楼，工程量按上层缩入的面积计算，但套用子目时，子目步距的高度按由设计室外地坪至塔楼顶面计算。裙楼的高度应按设计室外地坪至裙楼顶面的高度计算，套用子目时按相应高度步距计算。屋面上的楼梯间、水池、电梯机房等的脚手架工程量应并入主体工程量内计算。同一建筑物檐口高度不同时，应按不同檐口高度分别计算。 2.计算外脚手架时，门、窗、洞口及穿过建筑物的通道的空洞面积不扣除；有山墙者，以山尖1/2高度计算。 3.水池墙、烟道墙等高度在3.6m以内，按外脚手架子目的70%计算，3.6m以上套用外脚手架子目。石墙砌筑不论内外墙，高度超过1.2m时,按外脚手架计算,墙厚大于40cm时,则按外脚手架子目乘以系数1.7计算。 4.毛石挡土墙砌筑高度超过1.2m，按一面外脚手架计算。 5.房屋建筑里脚手架按建筑物建筑面积计算。楼层高度在3.6m以内按各层建筑面积计算，层高超过3.6m每增1.2m按调增子目计算，不足0.6m不计算。在有满堂脚手架搭设的部分，里脚手架按该部分建筑面积的50%计算。无法按建筑面积计算的部分，高度超过3.6m时按实际搭设面积，套外脚手架子目乘以系数0.7计算。 6.室内天棚装饰面距设计室内地坪高度超过3.6m时，计算满堂脚手架。满堂脚手架按室内净面积计算，其高度在3.6~5.2m按满堂脚手架基本层计算，超过5.2m，每增加1.2m按增加一层计算，不足0.6m的不计。 7.天棚面单独刷(喷)涂时，楼层高度在5.2m以下者，均不计算脚手架费用，高度在5.2m至10m按满堂脚手架基本层子目的50%计算，10m以上按80%计算。 8.整体满堂钢筋混凝土基础，凡其宽度在3m以上，深度在1.5m以上时，增加的工作平台按其底板面积计算满堂基础脚手架工程量。 二、其他脚手架工程量计算： 1.悬空脚手架，按搭设水平投影面积以“m2”计算。 2.挑脚手架，按搭设长度和层数，以延长米计算。 3.水平防护架，按实际铺板的水平投影，以“m2”计算。 4.垂直防护架，按自然地坪至最上一层横杆之间的搭设高度，乘以实际搭设长度以“m2”计算。 5.建筑物垂直封闭工程量按封闭面的垂直投影面积计算。 6.依附斜道，区别不同高度以座计算。 7.架空运输道脚手架，按搭设长度以延长米计算。 8.烟囱脚手架，分不同内径、高度，以座计算。高度是指室外地坪至烟囱顶面的高度。 9.砌筑筒仓脚手架，不分单筒或筒仓组合均按单筒外边线周长乘以室外地坪至顶面高度，以“m2”按外脚手架子目计算。 10.电梯井字脚手架依据井底板面至顶板底高度，按单孔套相应子目以座计算。 11.蓄水(油)池、大型设备基础高度超过1.2m时，脚手架按其外形周长乘以高度以“m2”套外脚手架子目计算。 12.围墙脚手架，面积以设计室外地坪至围墙顶高度乘以围墙长度，套相应步距的外脚手架子目乘以系数0.7计算。 13.滑升模板施工的钢筋混凝土烟囱、筒仓，不计算脚手架。 三、 装饰装修脚手架 1.满堂脚手架，按实际搭设的水平投影面积计算，不扣除附墙柱、独立柱所占的面积，其基本层高以3.6m以上至5.2m为准.凡超过3.6m、在5.2m以内的天棚抹灰及装饰装修，应计算满堂脚手架基本层；层高超过5.2m，每增加1.2m计算一个增加层，增加层的层数=(层高-5.2m)÷1.2，按四舍五入取整数。室内凡计算了满堂脚手架者，其内墙面粉饰不再计算粉饰架，只按每100㎡墙面垂直投影面积增加改架工1.28工日。 2.装饰装修外脚手架，按外墙的外边线长乘墙高以“m2”计算，不扣除门窗洞口的面积。同一建筑物各面墙的高度不同，且不在同一定额步距内时，应分别计算工程量。子目中所指的檐口高度5~45m以内，系指建筑物自设计室外地坪至外墙顶点或构筑物顶面的高度。 3.利用主体外脚手架改变其步高作外墙面装饰架时，按每100m2外墙面垂直投影面积，增加改架工1.28工日；独立柱按柱周长增加3.6m乘柱高套用装饰装修外脚手架相应高度的子目。 4.内墙面粉饰脚手架，均按内墙面垂直投影面积计算。不扣除门窗洞口的面积。 5.安全过道按实际搭设的水平投影面积(架宽×架长)计算。 6.封闭式安全笆按实际封闭的垂直投影面积计算。实际用封闭材料与子目不符时，不作调整。 7.斜挑式安全笆按实际搭设的(长×宽)斜面面积计算。 8.满挂安全网按实际满挂的垂直投影面积计算。 9.吊栏脚手架以墙面垂直投影面积计算，高度以设计室外地坪面至外墙顶的高度计算，长度以墙的所需外围长度计算。 10.铁管移动架按座计算。 　 　 　 　 2009年《陕西省建筑 装饰工程价目表》 　 　 说    明   本章均同2004年《陕西省建筑 装饰工程消耗量定额》和《陕西省建筑 装饰工程补充消耗量定额及勘误》第十三章说明和工程量计算规则。   　 　 补充定额 说    明   本章节共增加了爬架的搭设拆除子目、爬架提升、降落及挑架底部支撑共4个子目。 1.爬架的搭设拆除子目已包含了爬架的搭设、拆除、以及场外运输费，不包含爬架的方案设计费用，方案设计费根据不同工程按实际发生计算。  2.爬架提升子目已包含了提升所需的预埋铁件，爬架降落子目没有考虑预埋铁件，需要时另行计算。 3.挑架底部支撑没有考虑挑架架体费用，架体费用执行相应消耗量定额子目。   工程量计算规则   1.爬架搭设拆除子目按搭设的外墙长度乘以实际搭设高度以“m2”计算，不扣除门、窗洞口的面积。 2.爬架提升子目和爬架降落子目按照爬架提升或降落外墙面积计算，不扣除门窗洞口的面积。 3.挑架底部支撑子目按搭设外墙长度以延长米计算。
