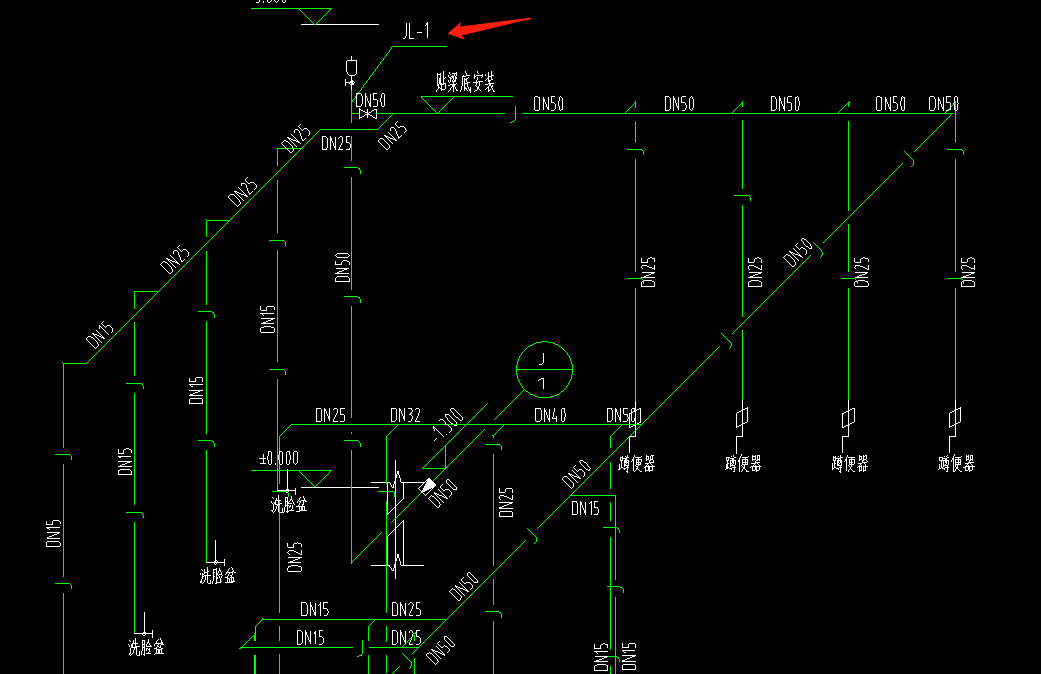

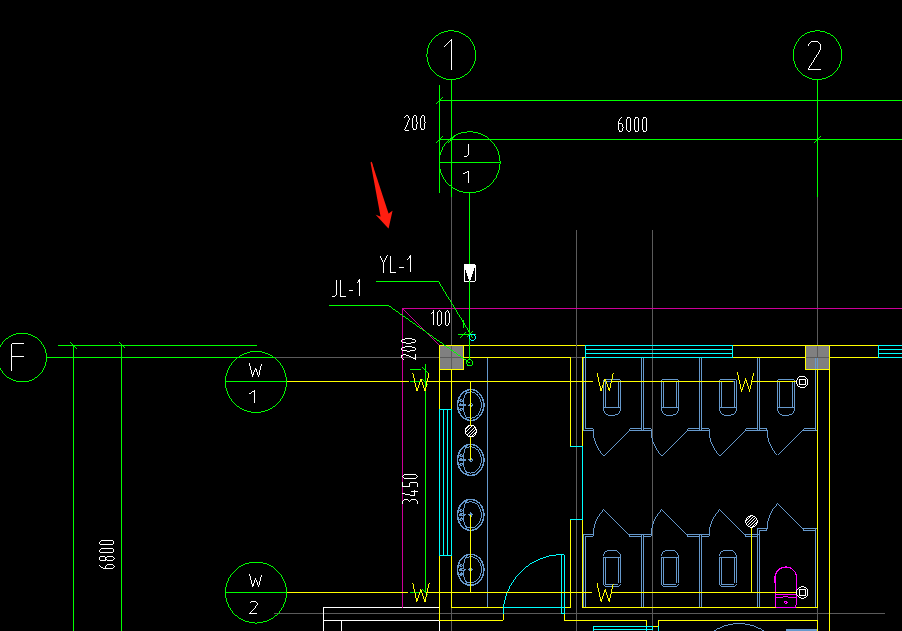

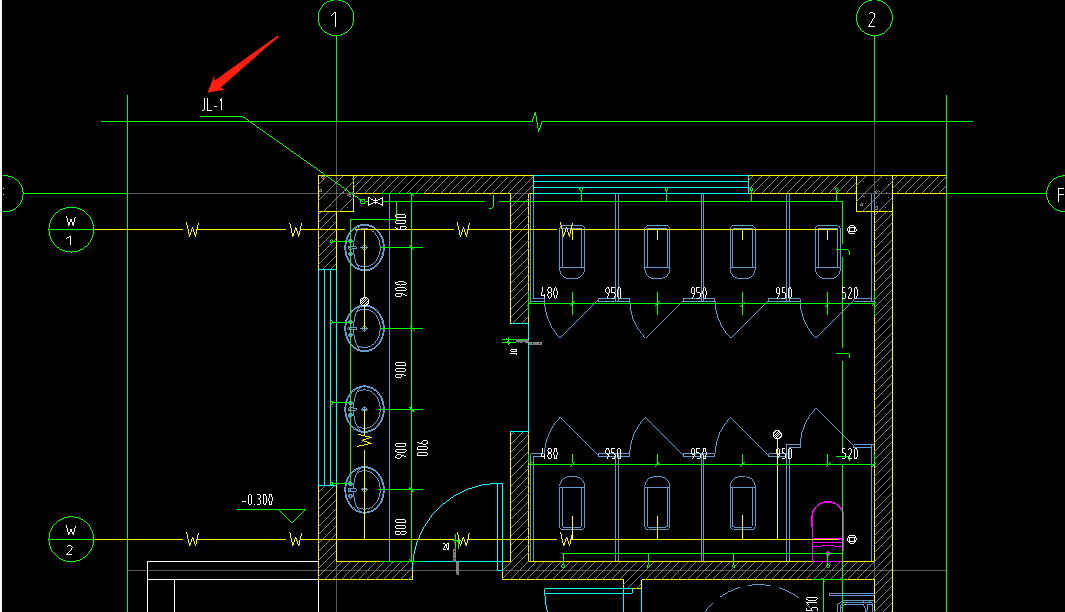

请问这个YL-1是立管，到排气阀那里的管子，还是室内平面上的管？

地下一层排水平面图，请问这个标高是水平管的敷设高度，还是需要画一段立管连通的意思

安装系统图的问题

老师您好，请问这个系统图表示的WLE1回路，是不是说明3*2.5的管和1*2.5的管都是JDG20的管子？实际施工中是共用一根管呢，还是分开用两根管？

请教一下雨水的原理图，有点看不懂。

这个图是说明雨水从楼顶流到侧面雨水斗，然后经过 yl1-4 管道到屋顶在通过 87 型雨水斗流到 1-8 的雨水立管吗？看的不是很理解，谁可以跟我讲解下。谢谢啦2024-08-16 22:05:45 补充这是屋顶平面图

关于楼梯间的线路图

如图一是一个楼梯间的照明管线平面图。1，为什么里面有个单联双控开关呢，和这个开关相连的不就是一盏灯吗。2，图二这个是我画的线路图，垂直立管表示从底层配电箱到每一层的立管。到某一层的开关以后，再分出一根立管（所以每一层有两根立管），这根管子再接到灯具以及相应的开关，其线路如图二所示。我根据这个管线平面图画出了相应的立面图，图二右边红色的是火线，其他是地线和零线。火线分别到达两个开关，我的理解对吗。谢谢大家

关于卫生间厨房间阳台排水支管的问题

图一是同层排水卫生间，De110大便器，De50浴缸，De50地漏，De32洗脸盆,请问大便器我该怎么计算，大便器伸出地面0.10米，同层排水降板厚0.25米；浴缸有个存水弯，请问我该怎么计算这个浴缸部分？这个存水弯坐在基础里，50管道伸出地面0.15米，降板厚为0.25；洗脸盆下水管道显示为32管道，一般最小的下水管也是50，怎么会有32，这个洗脸盆下水口也有存水弯，但现场看过没有在地面上，应该在基础里，管道伸出地面0.15米，降板厚0.25米，请问我该怎么计算洗脸盆这部分？ 图二是厨房间的排水支管，他是一个在地面以上的P型存水弯,请问我该怎么计算这部分，要不要计算存水弯，还是只计算管道到主立管的长？ 图三是阳台的排水支管，现场没有做地漏，只是把管道伸出地面0.15米，底下有个s型存水弯和部分管道到主立管，请问这部分我该怎么计算？ 请回答的详细点，谢谢
