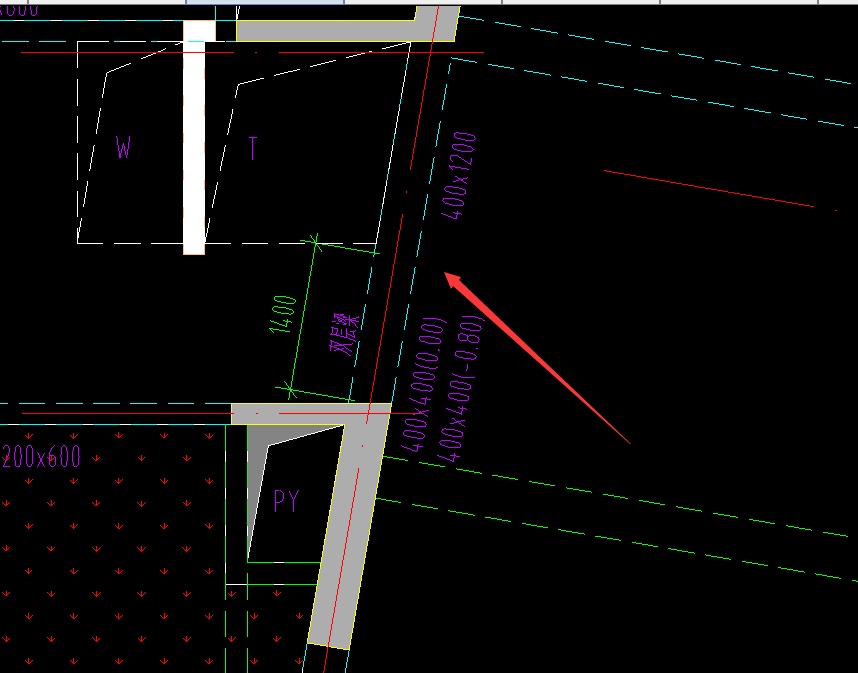

老师这种梁要怎么画
2019-09-06 14:35:05 补充
这个说明是指什么范围
全部回答
(4)
首答仅用{{minutesHtml}}
-
是两种标高，分为上下各布置的。
2019-09-06 14:38:36
-

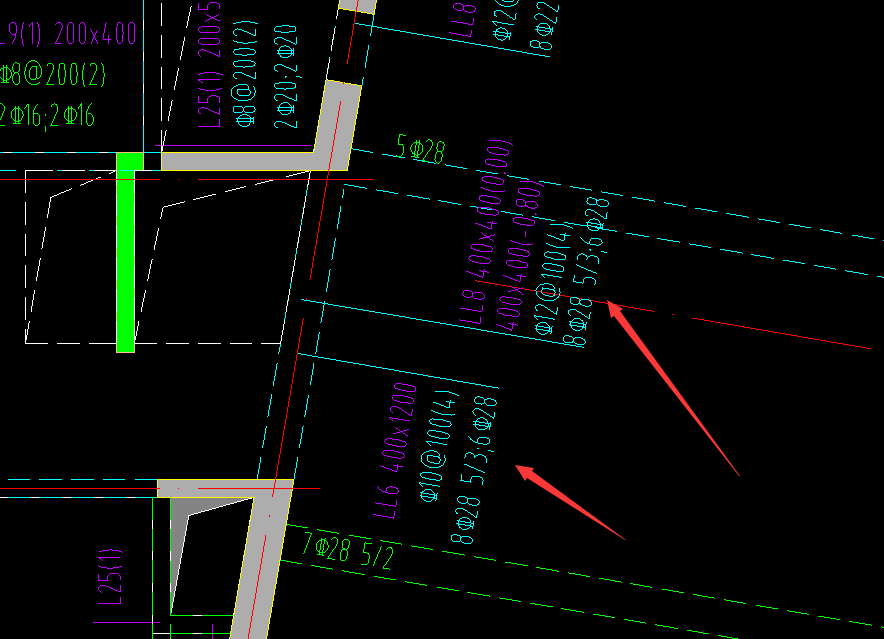

梁图是指的同一部位不同标高的双层梁
下图说明是指的板厚，只是可能由于CAD字体的原因格式顺序有点乱了。
首次提交 2019-09-06 14:40:30 最近修改2019-09-06 14:41:26 (修改过2次)
-
这个是双梁，，，定义一根梁，然后调整标高，绘图。然后在定义一根梁，调整标高，绘图。这样两根梁就不会重叠了。
2019-09-06 14:40:45
-
设置好标高分别在分层一、分层二中布置。
2019-09-06 14:41:35
