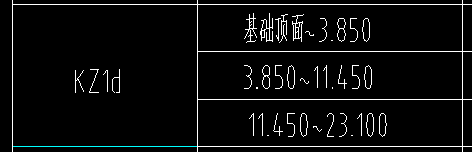

在GTJ2018中怎么完成同一根柱子不同标高（配筋不同，其他一样）的建模？
这三个标高的柱子配筋不同，其他的一样2019-09-13 16:44:42 补充
是把它当成三根柱子，新建三根矩形柱吗？
2019-09-14 11:26:44 补充
本人萌新一枚，刚接触软件和图纸，问题很幼稚，谢谢各位大佬的耐心解答了
这三个标高的柱子配筋不同，其他的一样
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
提出这个问题，很明显是一个萌新小朋友。
看截图，这是三层柱子标高，你建好楼层后，分别每层定义柱子，并按照图纸位置绘制即可。
另外，建议你晚上多看一些建模入门视频，在新干线中就可以找到。
祝你顺利
首次提交 2019-09-13 17:21:37 最近修改2019-09-13 17:22:04 (修改过1次)
-
这是不同楼层的柱子，到对应的楼层中直接定义布置就行了。
他就是一根柱子呀，你在各个楼层定义这个柱子行不。
首次提交 2019-09-13 16:43:42 最近修改2019-09-13 16:50:03 (修改过1次)
-
分不同层或标高定义柱构件布置。
2019-09-13 16:45:59
-
就是一个柱子KZ1d，你只要在不同楼层分别绘图即可。谢谢
2019-09-13 17:01:10
-

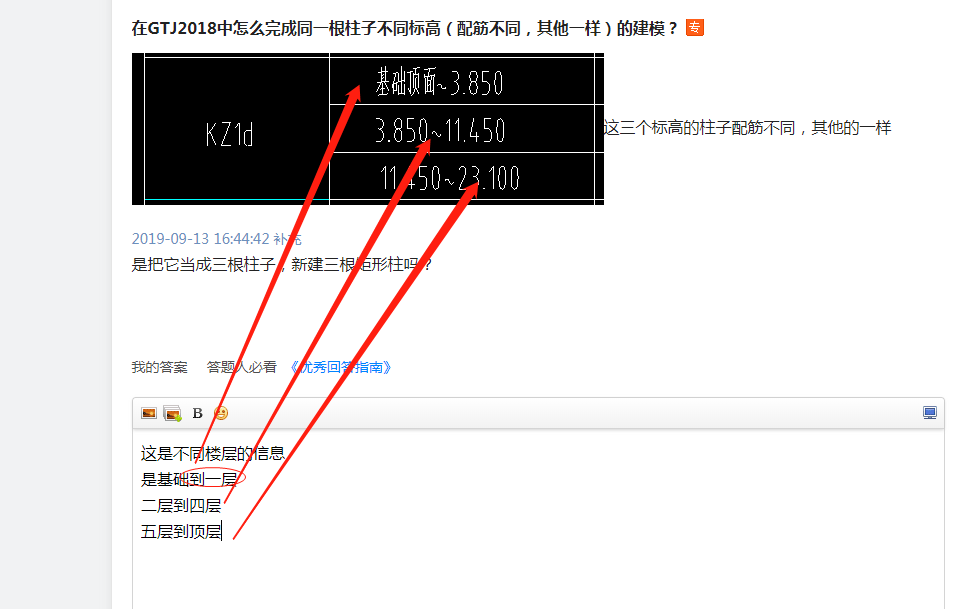

这是不同楼层的信息
是基础到一层
二层到四层
五层到顶层
2019-09-13 17:18:52
-
在对应楼层中建立对应的柱,在柱钢筋前分别加*,不同 的钢筋在本层锚固,上层不同的钢筋自动伸入下层中锚固.
是的,在每个楼层中,把它当做一根柱来定义即可.
首次提交 2019-09-13 19:16:22 最近修改2019-09-14 15:54:01 (修改过1次)
