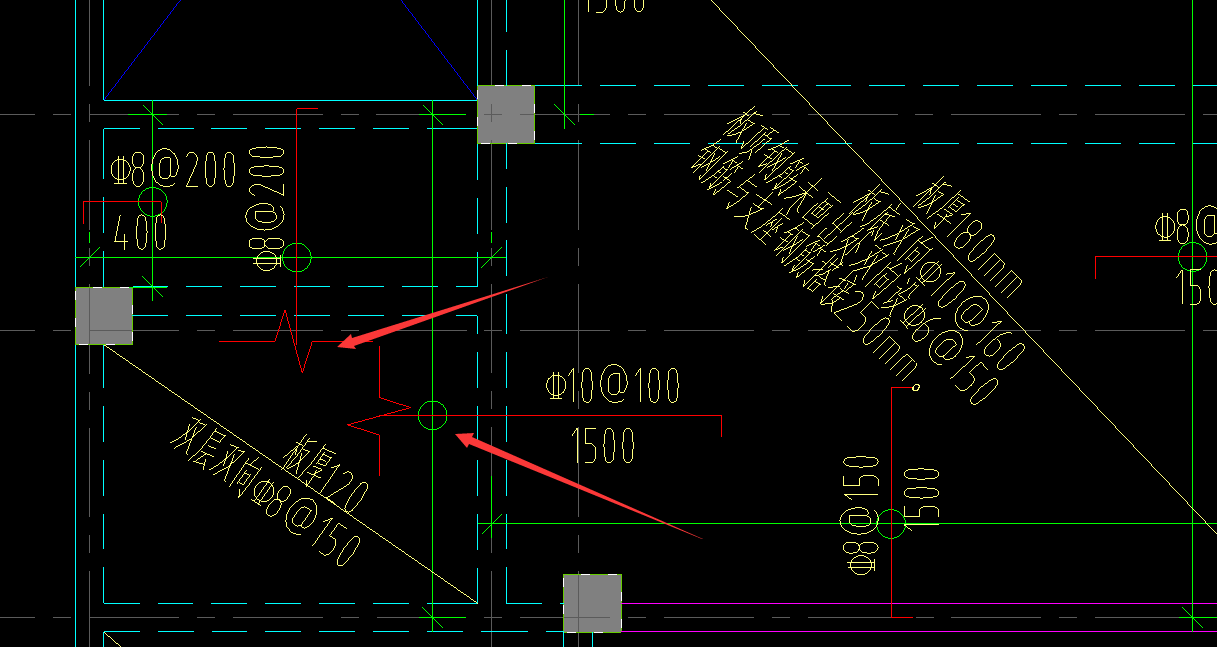

这个标志是什么意思
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
这个是表示跨板受力筋的，是伸到板的端部，或者与板另一端的同一标注的钢筋连通的，这是设计为了标注方便，同时也不显得有那么多钢筋线的一种省略标注方法
2019-09-14 10:54:02
-
跨板受力筋的示意，表示板厚120的面筋通长筋跨到另外一块板
2019-09-14 10:54:30
-
跨板受力筋的示意， 折线表示有延续性
2019-09-14 10:56:35
-

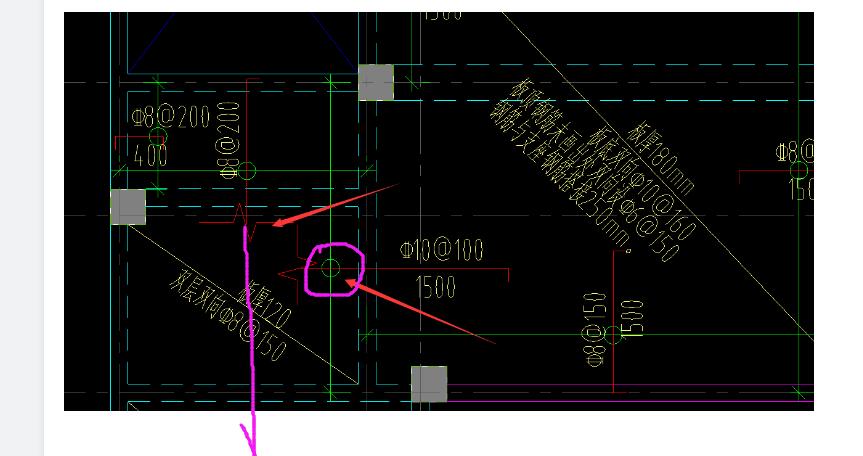

折断号是指该钢筋延伸到该板的端头，下图圈内的是指该钢筋关联的
尺寸线位置2019-09-14 10:57:14
尺寸线位置
