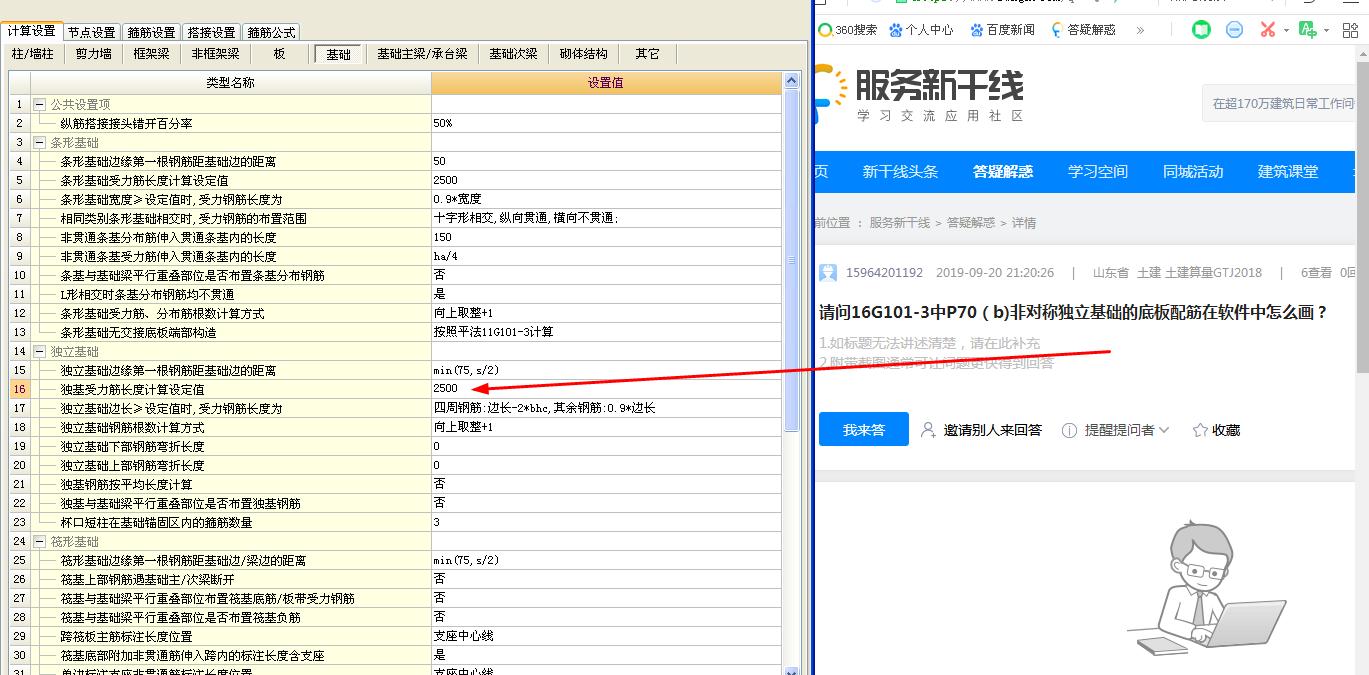

请问16G101-3中P70（b)非对称独立基础的底板配筋​在软件中怎么画？

请问16G101-3中P70（b)非对称独立基础的底板配筋​在软件中怎么画？求解

请问16G101-3中P70（b)非对称独立基础的底板配筋在软件中怎么画？求解答？

请问一下16G101-3第70页独立基础的配筋是多少，因百度没有搜到+没有图集

图集理解？

1:11G101 P62第2条注解中：小墙肢即墙肢长度不大于墙厚4倍的剪力墙。矩形小墙肢的厚度不大于300时，箍筋全高加密。（ 厚度指的什么？）（小墙肢长度不大于墙厚4倍，像L型、T型、一字型怎么比较？）11G101 P70第2条注解中：本图集所指小墙肢为截面高度不大于截面厚度4倍的矩形截面独立墙肢。（小墙肢截面高度大于截面厚度4倍矩形截面独立墙肢怎么理解）？           这两个关于小墙肢的定义一样不？如何理解？ 2:约束边缘端柱的箍筋加密除了搭接区外，也要按框柱部位要求（嵌固部位、梁内、梁底、梁顶及顶层梁内这些位置吗？）那要是构造边缘端柱呢，这些位置还加密吗？3:约束边缘暗柱的箍筋加密除了搭接区外，也要按框柱部位要求（嵌固部位、梁内、梁底、梁顶及顶层梁内这些位置吗？）那要是构造边缘暗柱呢，这些位置还加密吗？4:约束边缘转角墙和翼墙是否还要按框柱那样加密？和约束边缘暗柱有什么区别？5:构造边缘转角墙和翼墙是否还要按框柱那样加密？和约束边缘暗柱有什么区别？

图集问题

1:11G101 P62第2条注解中：小墙肢即墙肢长度不大于墙厚4倍的剪力墙。矩形小墙肢的厚度不大于300时，箍筋全高加密。（ 厚度指的什么？）（小墙肢长度不大于墙厚4倍，像L型、T型、一字型怎么比较？）11G101 P70第2条注解中：本图集所指小墙肢为截面高度不大于截面厚度4倍的矩形截面独立墙肢。（小墙肢截面高度大于截面厚度4倍矩形截面独立墙肢怎么理解）？           这两个关于小墙肢的定义一样不？如何理解？ 2:约束边缘端柱的箍筋加密除了搭接区外，也要按框柱部位要求（嵌固部位、梁内、梁底、梁顶及顶层梁内这些位置吗？）那要是构造边缘端柱呢，这些位置还加密吗？3:约束边缘暗柱的箍筋加密除了搭接区外，也要按框柱部位要求（嵌固部位、梁内、梁底、梁顶及顶层梁内这些位置吗？）那要是构造边缘暗柱呢，这些位置还加密吗？4:约束边缘转角墙和翼墙是否还要按框柱那样加密？和约束边缘暗柱有什么区别？5:构造边缘转角墙和翼墙是否还要按框柱那样加密？和约束边缘暗柱有什么区别？

在请教下

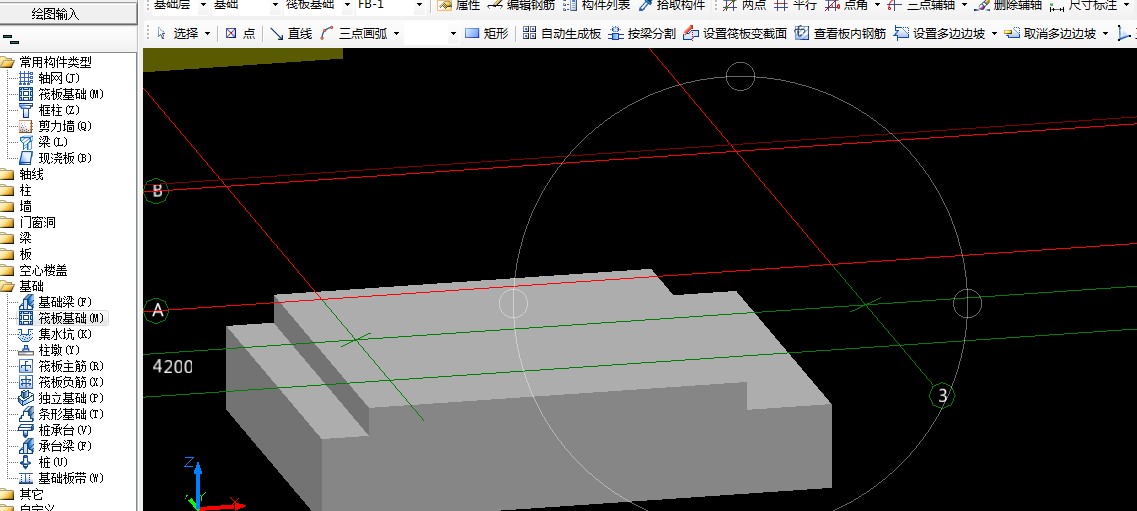

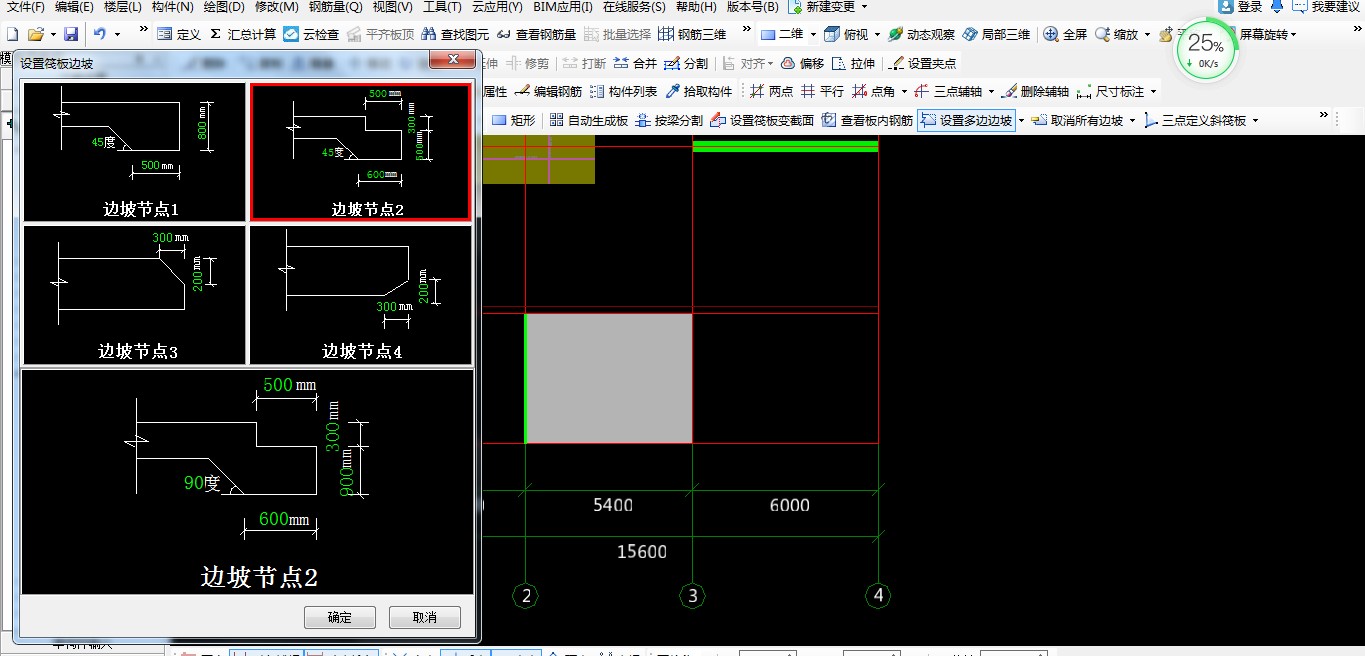

1:截图中基础筏板阳角布置放射筋，阳角位置全是下沉式柱墩，（图纸要求筏板阳角布置放射筋，然后放射筋要在单构件计算）我就想知道一下筏板阳角位置是下沉的柱墩，放射筋在柱墩位置怎么放置呢？放置在什么位置？实际施工呢？           （图纸节点，筏板底筋伸到柱墩内锚固，面筋通过柱墩。）2:图纸中筏板筋遇到柱墩，底部钢筋断开，面层钢筋通过柱墩，（就像图集一样）这时在筏板边缘位置有柱墩，底筋按节点锚入到柱墩内，施工时筏板面筋怎么处理呢？尤其是外扩的柱墩位置，要怎么封边呢？面筋伸到什么位置？锚固弯折多少？能否给画个示意图呢？或者什么图集有这个说明？（国标11G和16G，没有说明）    （封边的做法，底筋和面筋同时弯折，互相绑在一起150长度）（1）（图纸说明里只有筏板封边的做法，上下锚固150，没有说筏板边缘柱墩外扩的情况是怎么处理的，图集的做法也仅是柱墩在筏板范围内的做法，如截图，没有柱墩外扩的封边做法啊。）（截图红线位置转角处外扩4个面，另外一个外扩3个面，）3:11G图集的剪力墙水平筋构造（p68、69页）的节点，构造做法中许多是需要暗柱的，（在暗柱范围内需要怎么做），但是要是墙体在这些位置没有暗柱，水平筋构造做法能否参照呢？（尤其L转角处没有暗柱，水平筋该怎么做？）这时可以参照图集的剪力墙水平筋构造（p68、69页）的节点，有暗柱的做法吗？（虽然转角位置没有暗柱。）               （答疑中的做法，是地下室外墙的做法，我这的墙体属于地上楼层中的结构，不是地下室外墙啊），能否参照？
