钢筋的问题
像下图中的基础梁钢筋该怎么定义绘制？400*800Y1500*350*200是什么意思？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
像下图中的基础梁钢筋该怎么定义绘制？400*800Y1500*350*200是什么意思？

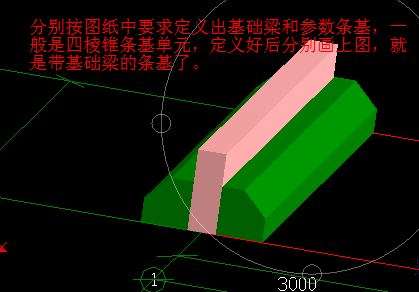

像下图中的基础梁钢筋分别用基础梁和条基来定义,在基础梁和条基中输入各自的钢筋.B4C25为基础梁的下部钢筋,T4C22为基础梁的上部钢筋,C8@200(4)为基础梁的箍筋.N6C14为基础梁侧面抗钮钢筋.LC8@400为侧面钢筋的拉筋.把它们在定义基础梁时对应的栏中输入即可.基础梁截面为400*800,Y1500*350*200,分别为条基的底宽为1500,底部垂直段高度为350,上部斜坡段垂直高为200.是一个四棱锥台的条基截面,在定义时用参数化条基来定义即可,YC12@150为条基的横向受力筋,C8@300为条基的分布筋.分别画上条基和基础,把它们组合在一起即可.
2015-07-20 19:31:15
-
基础梁 条形基础定义
2015-07-20 19:36:05
