初来乍到
2019-09-29 15:03:38
|
河南省
土建土建计量GTJ
|
1189查看
5回答

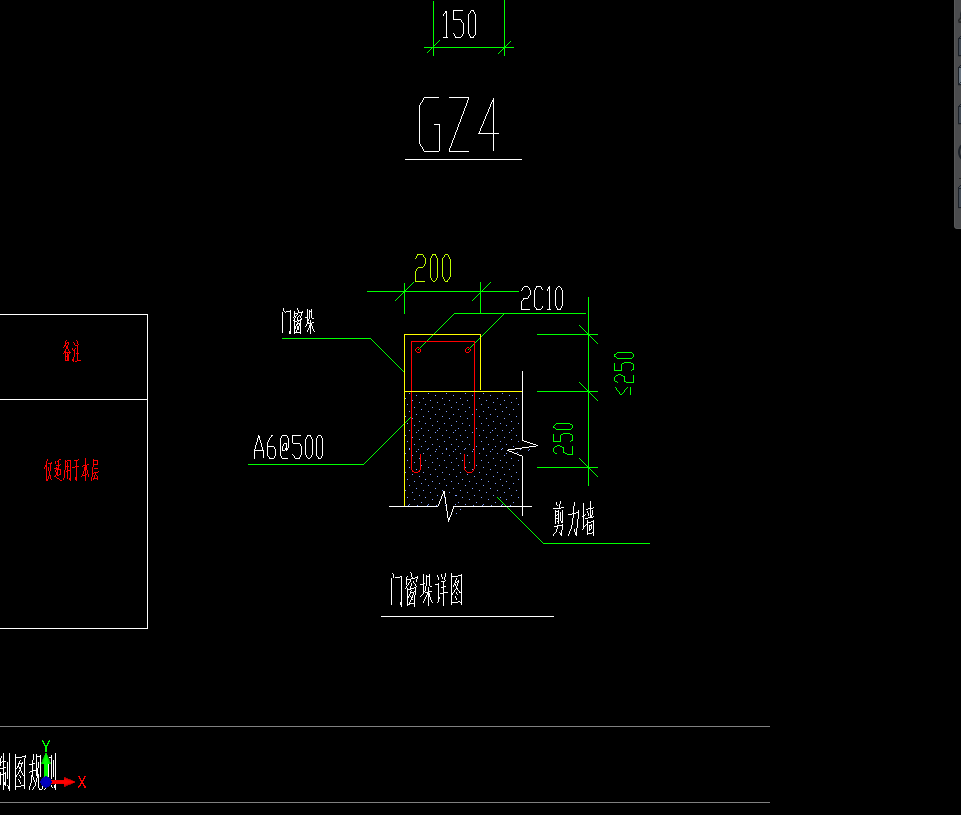

老师好，请问门窗垛用什么绘制，画在哪里？不会画啊 不会定义
全部回答
(5)
首答仅用{{minutesHtml}}
-
可以用构造柱定义绘制处理
2019-09-29 15:04:41
-
当门侧与混凝土构件的距离不大于250时绘制 可以用构造柱绘制
2019-09-29 15:05:16
-
用构造柱定义绘制就行了，不过你画的时候伸入剪力墙的钢筋要处理好。
2019-09-29 15:13:46
-
这个定义成构造柱或者门窗框柱
2019-09-29 15:16:34
-

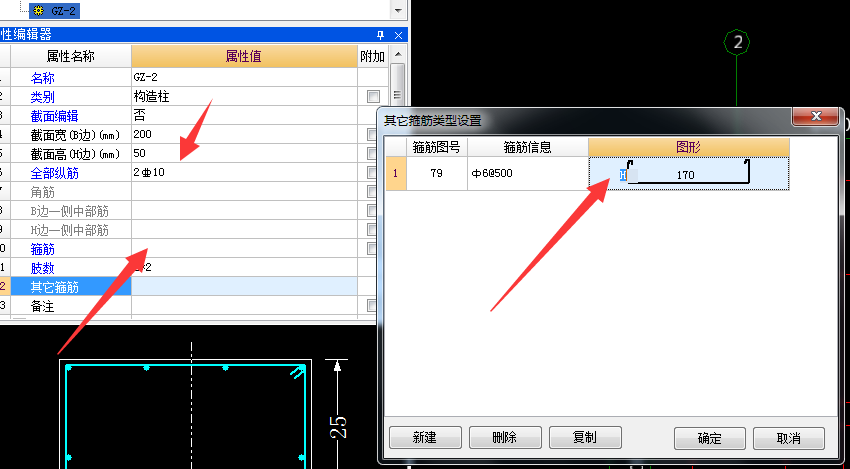

这个门垛设置是有要求的，你可以观察一下门，当门的一侧旁边是一堵墙或者是框柱的时候，门与之会有个小垛，这样是为了方便开关门，这就是设置门垛的意义，绘制的画就是用构造柱来画，需要注意的是这个构造柱要设置成不带马牙槎的，尺寸就是墙厚✖垛厚，这个垛厚要去图纸上找，可能是50mm~250mm不等，所以要一个个的找出来，再一个个的编辑属性，钢筋的话纵筋就都是2c10，但是箍筋是这个A6@500，这个要去其他钢筋里绘制，图号是79，170mm是减去两边保护层的长度，纵向钢筋长度就是250+50mm~250mm（这个垛厚要去图纸上找，记得减一个保护层）
2019-09-29 15:26:05
