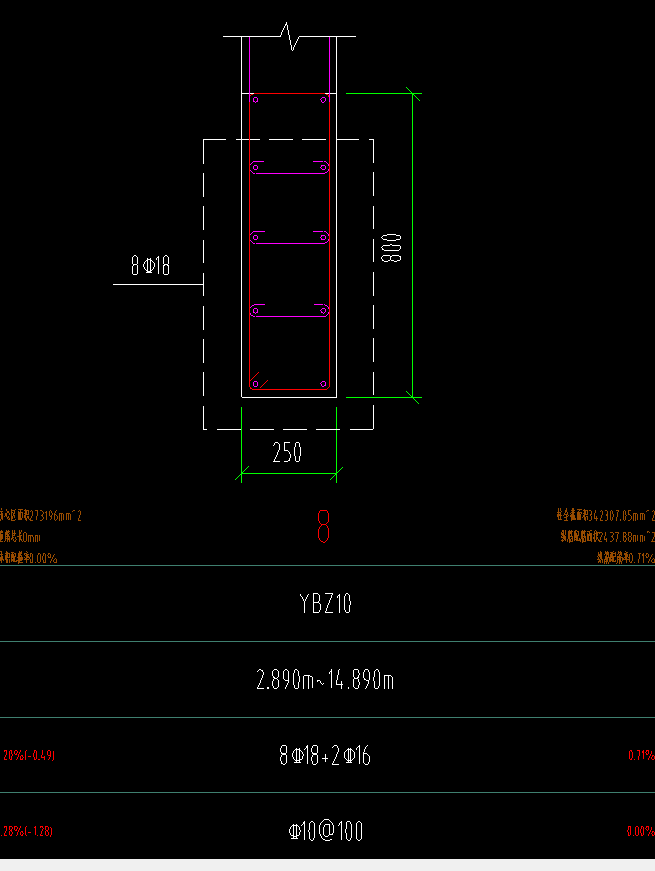

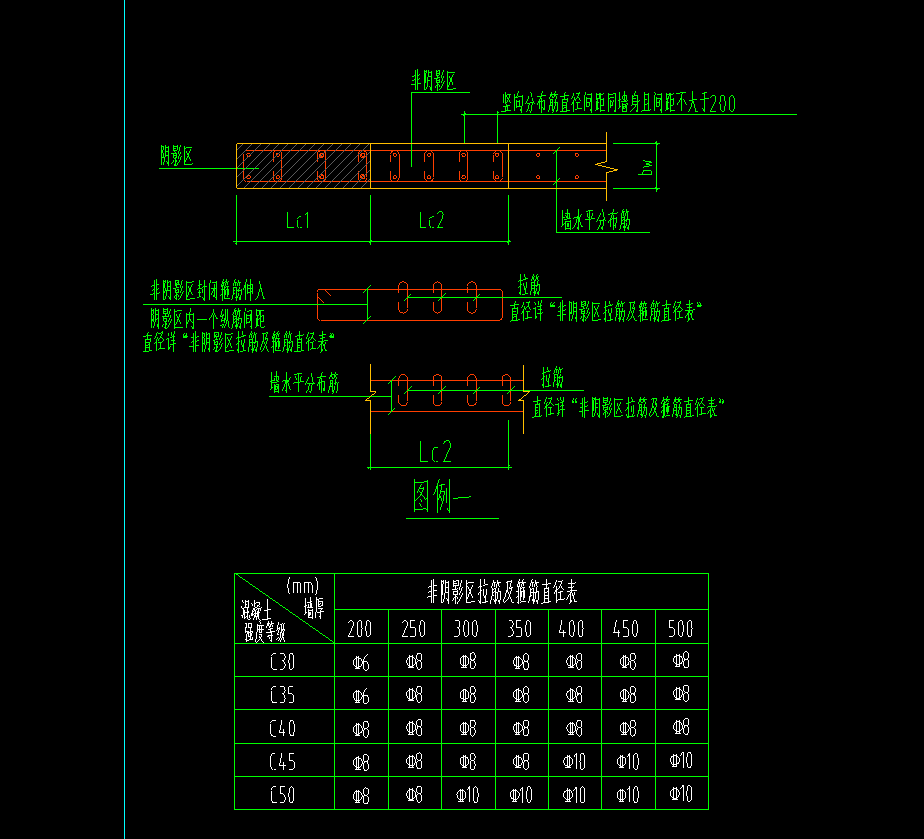

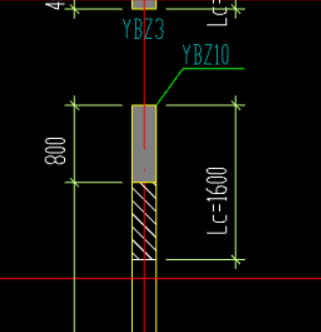

约束边缘构件该怎么画

约束边缘的部分定义为暗柱，即把它本身当做一个暗柱处理，钢筋是在暗柱的截面编辑器中绘制。就是截面编辑的时候跟绘制按住的时候一样 纵筋点画布置，拉筋直线 箍筋用矩形

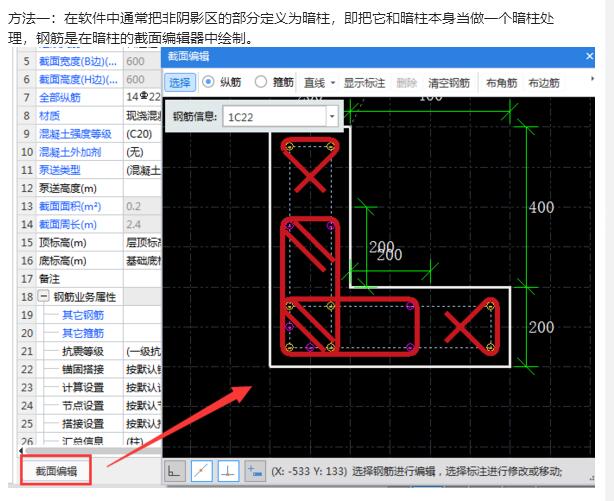

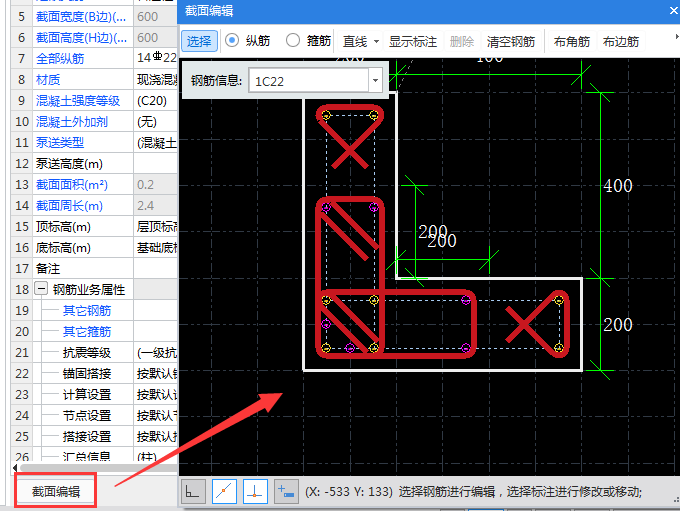

方法一：在软件中通常把非阴影区的部分定义为暗柱，即把它和暗柱本身当做一个暗柱处理，钢筋是在暗柱的截面编辑器中绘制。

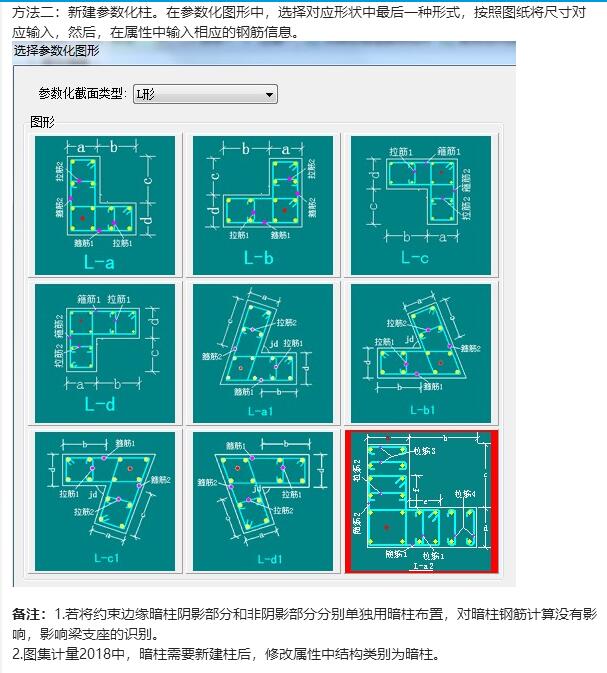

方法二：新建参数化柱，在参数化图形中，选择对应形状中最后一种形式，按照图纸将尺寸对应输入，然后在属性列表中中输入相应的钢筋信息。

备注：1.若将约束边缘暗柱阴影部分和非阴影部分分别单独用暗柱布置，对暗柱钢筋计算没有影响，影响梁支座的识别。

2.土建计量GTJ2018中，暗柱需要新建柱后，修改属性中结构类别为暗柱。
