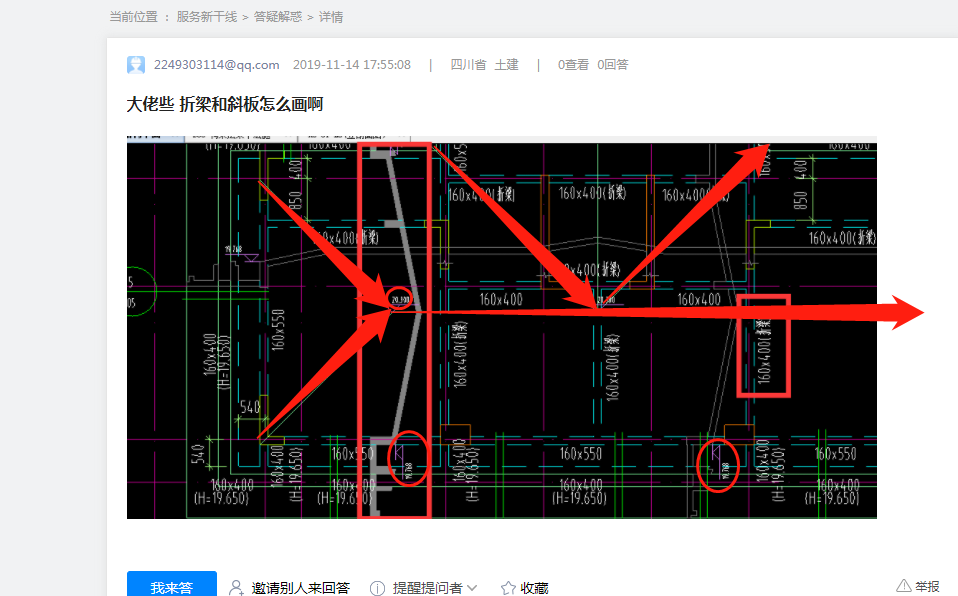

大佬些 折梁和斜板怎么画啊
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

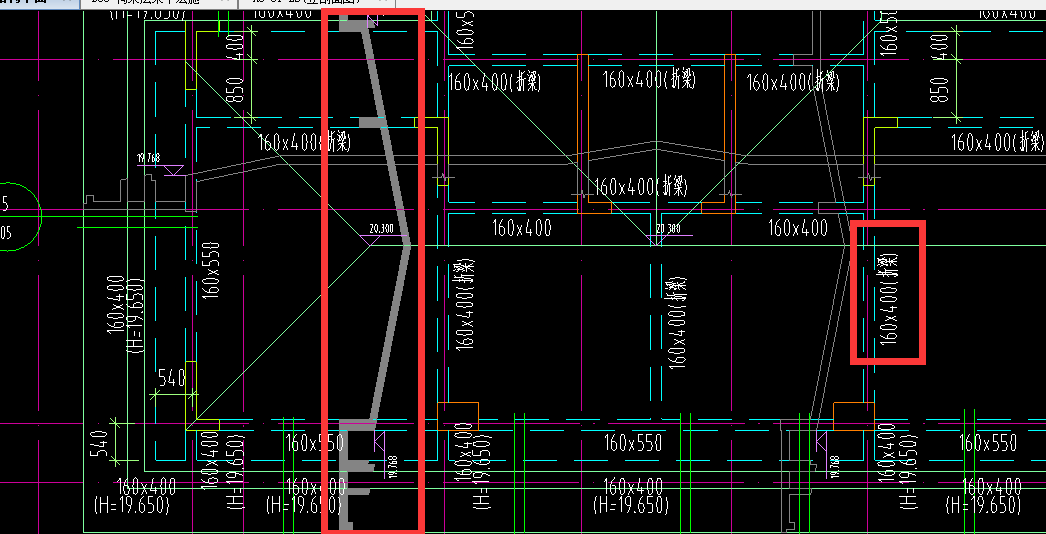

这个是斜板的剖面图的
仔细看看
分割现浇板
调整标高就可以的
梁柱墙可以平齐板顶的
首次提交 2019-11-14 17:56:30 最近修改2019-11-14 17:56:55 (修改过1次)
-
场景一：平面上的折梁
用直线绘制，按照图纸折梁位置绘制即可，如果是一根梁，绘制后可以再选中梁右键合并即可。
场景二：高度方向的折梁
若是一根梁为折梁，在标高不同位置打断，修改标高后选中梁右键合并即可；若不同跨标高不同，在原位标注对应跨中分别修改起点和终点顶标高即可。
斜板用三点定义斜板
