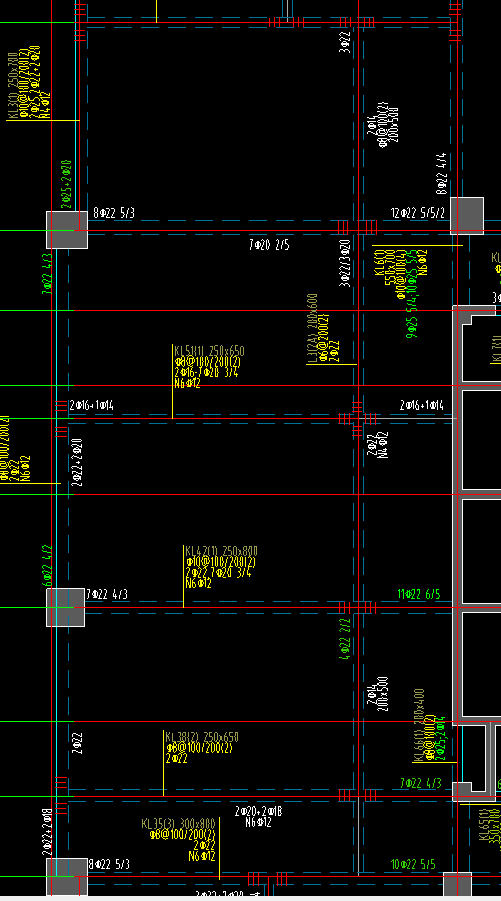

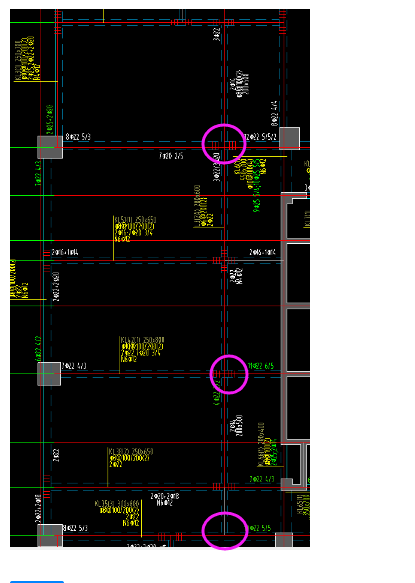

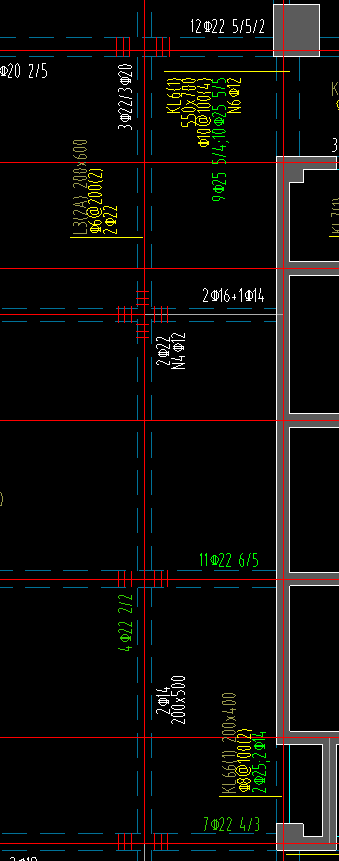

剪力墙左边的第一个竖梁L3(2A)怎么画？支座画哪里？

帮忙看一下，下面这两个图，第一个是剪力墙画满在开洞吗？第二个是不画剪墙只画梁吗？

剪力墙梁下暗柱怎么画

如图所示，剪力墙下的暗柱怎么画，能不能随梁宽生成，不然就要每个梁宽建一个构件

请问怎样在池壁上画一个排水孔

1，池子是一个事故应急池，池壁我用剪力墙定义的，中间有一个DN300的排水孔不知道怎么画，想问一下大家。2，B轴池底让同学帮我用3块筏板基础建的模，但是有一个缝隙，不知道是怎么回事。3，A轴池底筏板基础和剪力墙相交的地方也有两个漏洞，相应的图纸有点看不懂，不知道这样建是不是对的。谢谢

向各前辈请教几个问题，我才学一年，都自学的有些不懂，跪谢！

1.一个不规则的基础由很多个紧密的大基坑组成的,算那个大开挖土方怎么算最精确呢?每个坑底标高都不一样,那我算挖土深度时取哪个呢,有-5.55,-6.25,-6.45,-5.95等等. 2.有几个独基坑.长宽都是0.9M,承台面图纸上标-5.55,自然地坪高-0.3那挖土深度就是6.25啊,那这个基坑是用人工挖吧?要放坡吧?那套体积公式V=(A+2C+KH)(B+2C+KH)*H+1/3*K2H3算出来土方就是47.83了,而基础构件体积才不到2M3,那回填土就是45.83了,这样是不合理的吧.,那这个难道是支挡土板而不用放坡.那个放坡的表是用在哪些情况的?放坡和深度有关吗只要是三类土,超了1.5M就要放坡吗? 3.阳台处的推拉门上的框梁工程量是算在阳台里还是梁里?门框是混凝土时什么情况下是算体积的? 4.起居室就是客厅吗.设备房是指什么地方的房间,悬挑阳台上两边的砌墙砌多高从哪看出尺寸呢?阳台算混凝土量是算体积还是面积? 5.T字型砌体加筋怎么手算啊,上人屋面找平层中A6.5@200的钢筋怎么算呢? 6.卫生间比楼面低300MM时,算抹灰墙净高要不要加这300,剪力墙旁连Z字型暗柱,这暗柱是按墙算还是柱算?感谢各位前辈在百忙中抽出空来回答问题!

关于砌筑工程单项脚手架问题【主体完工6年了的改造工程】-采用湖北定额2018

问题描述：主【】体与装饰时间间隔6年，且不是同一施工单位】某一层砌筑工程，砌筑高度为4.5米。层高5.2m某一层砌筑高度3.6m.层高4.5米请问关于这两层砌筑工程单项脚手架分别要怎么套定额，以及工程量计算方式。【另外 如果墙面还有抹灰及精装修，脚手架怎么套？】湖北定额说明如下：         第十七章 脚手架工程说明  一、凡工业与民用建筑所需搭设的脚手架，均按本章定额执行。  二、建筑物檐高以设计室外地坪至檐口滴水高度(平屋顶系指屋面板底高度，斜屋面系指外墙外边线与斜屋面板底的交点)为准。突出主体建筑屋顶的楼梯间、电梯间、水箱间、屋面天窗等不计入檐口高度之内。  三、一般说明。  1.本章脚手架措施项目是指施工需要的脚手架搭、拆、运输的工料机消耗。  2.本章脚手架措施项目材料均按钢管式脚手架编制。综合脚手架、外脚手架、里脚手架、悬空脚手架、挑脚手架、满堂脚手架、粉饰脚手架中的钢管、扣件、底座及顶丝均按租赁形式表示，其他含量以自有形式表示；悬空吊篮中的材料以自有形式表示。  3.各项脚手架消耗量中未包括脚手架基础加固。基础加固是指脚手架立杆下端以下或脚手架底座下皮以下的一切做法。  四、综合脚手架。  1.一般结构工程。  (1)单层建筑综合脚手架适用于檐高20m以内的单层建筑工程。  (2)凡单层建筑工程执行单层建筑综合脚手架项目，二层及二层以上的建筑工程执行多层建筑综合脚手架项目，地下室执行地下室综合脚手架项目。  (3)综合脚手架包括外墙砌筑及外墙粉饰、3.6m以内的内墙砌筑及混凝土浇捣用脚手架以及内墙面和天棚粉饰脚手架。  2.执行综合脚手架，有下列情况者，可另执行单项脚手架项目。  (1)满堂基础或者高度(垫层上皮至基础顶面)在1.2m以外的混凝土或钢筋混凝土基础。按满堂脚手架基本层定额乘以系数0.3；高度超过3.6m，每增加1m按满堂脚手架增加层定额乘以系数0.3。  (2)独立柱、现浇混凝土单(连续)梁、施工高度超过3.6米的框架柱、剪力墙 ，柱、梁、墙分别按柱周长、梁长、墙长乘以操作高度的面积执行双排外架定额项目乘以系数0.3。  (3)砌筑高度在3.6m以外的砖及砌块内墙，按墙长乘以操作高度的面积执行双排外脚手架定额乘以系数0.3。  (4)砌筑高度在1.2m以外的屋顶烟囱的脚手架，按设计图示烟囱外围周长另加3.6m乘以烟囱出屋顶高度以面积计算，执行里脚手架项目。  (5)砌筑高度在1.2m以外的管沟墙及砖基础(含砖胎模)，按设计图示砌筑长度乘以高度以面积计算，执行里脚手架项目。  (6)高度在3.6m以外，墙面装饰不能利用原砌筑脚手架时，执行内墙面粉饰脚手架项目。层高超过3.6米天棚，需抹灰、刷油、吊顶等装饰者，可计算满堂脚手架。室内凡计算了满堂脚手架，墙面装饰不再计算墙面粉饰脚手架，只按每100m2墙面垂直投影面积增加改架一般技工1.28工日。  (7)幕墙施工的吊篮费用，实际发生时，按批准的施工方案计算。  (8)按照建筑面积计算规范的有关规定未计入建筑面积，但施工过程中需搭设脚手架的施工部位：以及不适宜使用综合脚手架的项目，均可按相应的单项脚手架项目执行。  3.本定额按建筑面积计算的综合脚手架，是按一个整体工程考虑的，当建筑工程(主体结构)与装饰装修工程不是一个单位施工时，建筑工程综合脚手架按定额子目的80％计算，装饰装修工程另按实际使用的单项脚手架或其他脚手架计算。  五、单项脚手架。  1.外脚手架消耗量中已综合斜道、上料平台、护卫栏杆等。  2.建筑物外墙脚手架，设计室外地坪至檐口的砌筑高度在15m以下的按单排脚手架计算：砌筑高度在1.5m以上或砌筑高度虽不足15m，但外墙门窗及装饰面积超过外墙表面积60％以上时，执行双排脚手架项目。  3.建筑物内墙脚手架，设计室内地坪至板底(或山墙高度的1／2处)的砌筑高度在3.6m以内的，执行里脚手架项目。  4.层高3.6m以内内墙、柱面，天棚面装饰用架执行3.6m以内墙、柱面及天棚面粉饰用架。  5.围墙脚手架.室外地坪至围墙顶面的砌筑高度在3.6m以内的，按里脚手架执行；砌筑高度在3.6m以外的，执行单排外脚手架项目。  6.石砌墙体，砌筑高度在1.2m以外时，执行双排外脚手架项目。  7.大型设备基础，凡距地坪高度在1.2m以外的，执行双排外脚手架项目。  8.挑脚手架适用于外檐挑檐宽度大于0.9m等部位的局部装饰。  9.悬空脚手架适用于有露明屋架的屋面板勾缝、油漆或喷浆等部位。  10.整体提升架适用于高层建筑的外墙施工。  六、其他脚手架。  电梯井架每一电梯台数为一孔。  七、装配式混凝土结构工程的综合脚手架按本定额相应项目乘以系数0.85计算。  八、钢结构工程脚手架。  1.钢结构工程的综合脚手架定额，包括外墙砌筑及外墙粉饰、3.6m以内的内墙砌筑及混凝土浇捣用脚手架以及内墙面和天棚粉饰脚手架。对执行综合脚手架定额以外，还需另行计算单项脚手架费用的，按本章的相应项目及规定执行。  2.单层厂房综合脚手架定额适用于檐高6m以内的钢结构建筑，若檐高超过6m，则按每增加1m定额计算。  3.多层厂房综合脚手架定额适用于檐高20m以内且层高在6m以内的钢结构建筑，若檐高超过20m或层高超过6m。应分别按每增加1m定额计算。  工程量计算规则  一、综合脚手架。  综合脚手架按设计图示尺寸以建筑面积计算。同一建筑物有不同檐高且上层建筑面积小于下层建筑面积50％时，纵向分割，分别计算建筑面积，并按各自的檐高执行相应项目。  二、单项脚手架。  1.外脚手架、整体提升架按外墙外边线长度(含墙垛及附墙井道)乘以外墙高度以面积计算。  2.计算内、外墙脚手架时，均不扣除门、窗、洞口、空圈等所占面积。同一建筑物高度不同时，应按不同高度分别计算。  3.里脚手架按墙面垂直投影面积计算，均不扣除门、窗、洞口、空圈等所占面积。  4.满堂脚手架按室内净面积计算，其高度在3.6m～5.2m之问时计算基本层，5.2m以外，每增加1.2m计算一个增加层，达到0.6m按一个增加层计算，不足0.6m按一个增加层乘以系数0.5计算。计算公式如下：满堂脚手架增加层=(室内净高-5.2)／1.2m。  5.整体提升架按提升范围的外墙外边线长度乘以外墙高度以面积计算，不扣除门窗、洞口所占面积。  6.挑脚手架按搭设长度乘以层数以长度计算。  7.悬空脚手架按搭设水平投影面积计算。  8.吊篮脚手架按外墙垂直投影面积计算，不扣除门窗洞口所占面积。  9.内墙面粉饰脚手架按内墙面垂直投影面积计算，不扣除门窗洞口所占面积。  10.挑出式安全网按挑出的水平投影面积计算。  三、其他脚手架。  电梯井架按单孔以座计算。
