柱子没有柱表和柱大样，怎么识别？？？

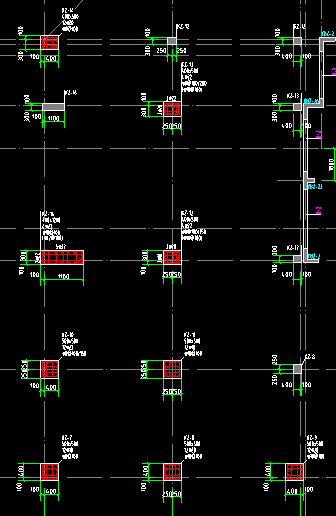

如图所示，该部分柱子全部在图纸中原位标注的柱子，这种情况土建计量平台中CAD导图怎么识别柱子？？？
全部回答
(5)
首答仅用{{minutesHtml}}
-
图中带钢筋的柱子就是柱大样 先识别大样 还原CAD图纸 早识别柱 完事
2019-11-19 13:29:49
-
平面集中标也可以的呀。
2019-11-19 13:30:22
-
你好：识别柱大样来处理
2019-11-19 13:30:45
-
一样的先识别柱大样，再识别柱
2019-11-19 13:31:22
-
这个是先设置比例，再是被柱大样
识别完柱大样
再次设置比例
再识别柱图元
因为比例的缘故，识别的图元位置需要再次修查改标注
2019-11-19 13:50:17
