这条梁到底要怎么画呀？

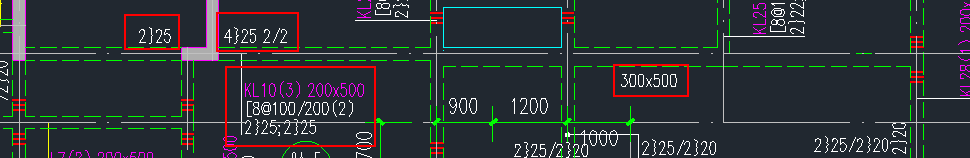

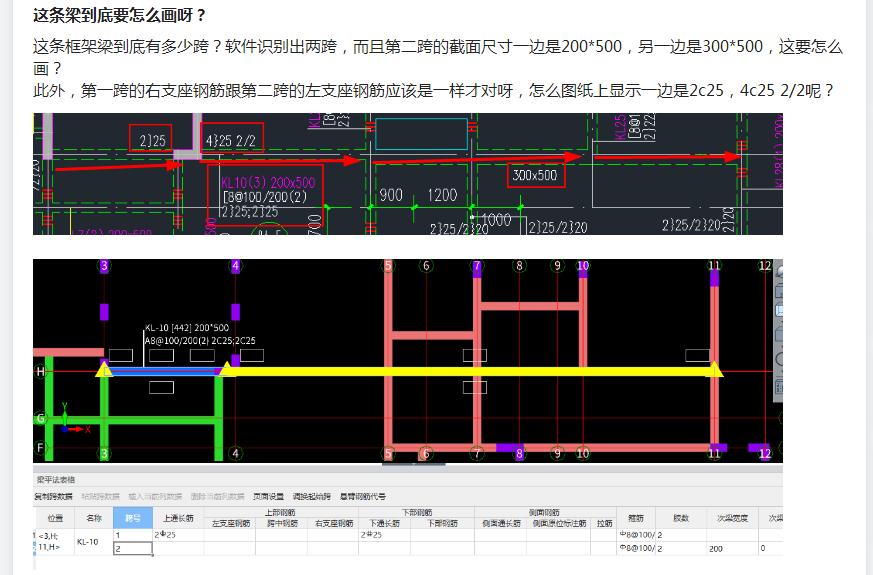

这条框架梁到底有多少跨？软件识别出两跨，而且第二跨的截面尺寸一边是200*500，另一边是300*500，这要怎么画？
此外，第一跨的右支座钢筋跟第二跨的左支座钢筋应该是一样才对呀，怎么图纸上显示一边是2c25，4c25 2/2呢？
全部回答
(2)
首答仅用{{minutesHtml}}
-
设计图有问题，（3）是三跨，但平面图原位标注，又自相矛盾。与设计员沟通处理。
2019-11-24 17:08:44
-
集中标注反映的是3跨，请按照三跨来确定支座位置。如果非3跨，需要咨询设计人。
首次提交 2019-11-24 17:11:02 最近修改2019-11-24 17:11:50 (修改过1次)
