桩识图问题，我在线等

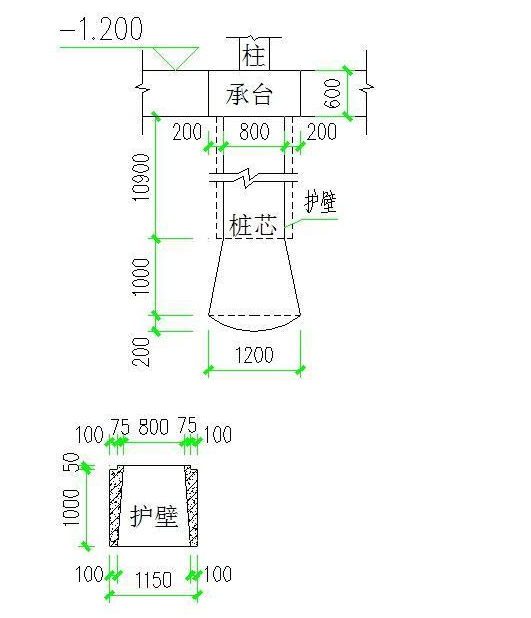

这图破折号的意思就是从哪个位置刨切开吗？护壁应该就是画虚线的地方吧？那为什么有护壁哪个图的高度是1m,正好和虚线下哪个尺寸吻合，下面应该没有护壁了吧？搞的糊涂了、为什么算护壁的时候是（（1.15/2）2-（0.875/2）2）*π*10.9
这图破折号的意思就是从哪个位置刨切开吗？护壁应该就是画虚线的地方吧？那为什么有护壁哪个图的高度是1m,正好和虚线下哪个尺寸吻合，下面应该没有护壁了吧？搞的糊涂了、为什么算护壁的时候是（（1.15/2）2-（0.875/2）2）*π*10.9
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
这图破折号的意思就是长度10900没有全部画出来，省略一部分。护壁就是画虚线的地方。高度1000的地方没有护壁了。护壁的的壁厚不一样，上面厚，下面薄，平均计算的
2019-12-07 15:53:22
