板钢筋

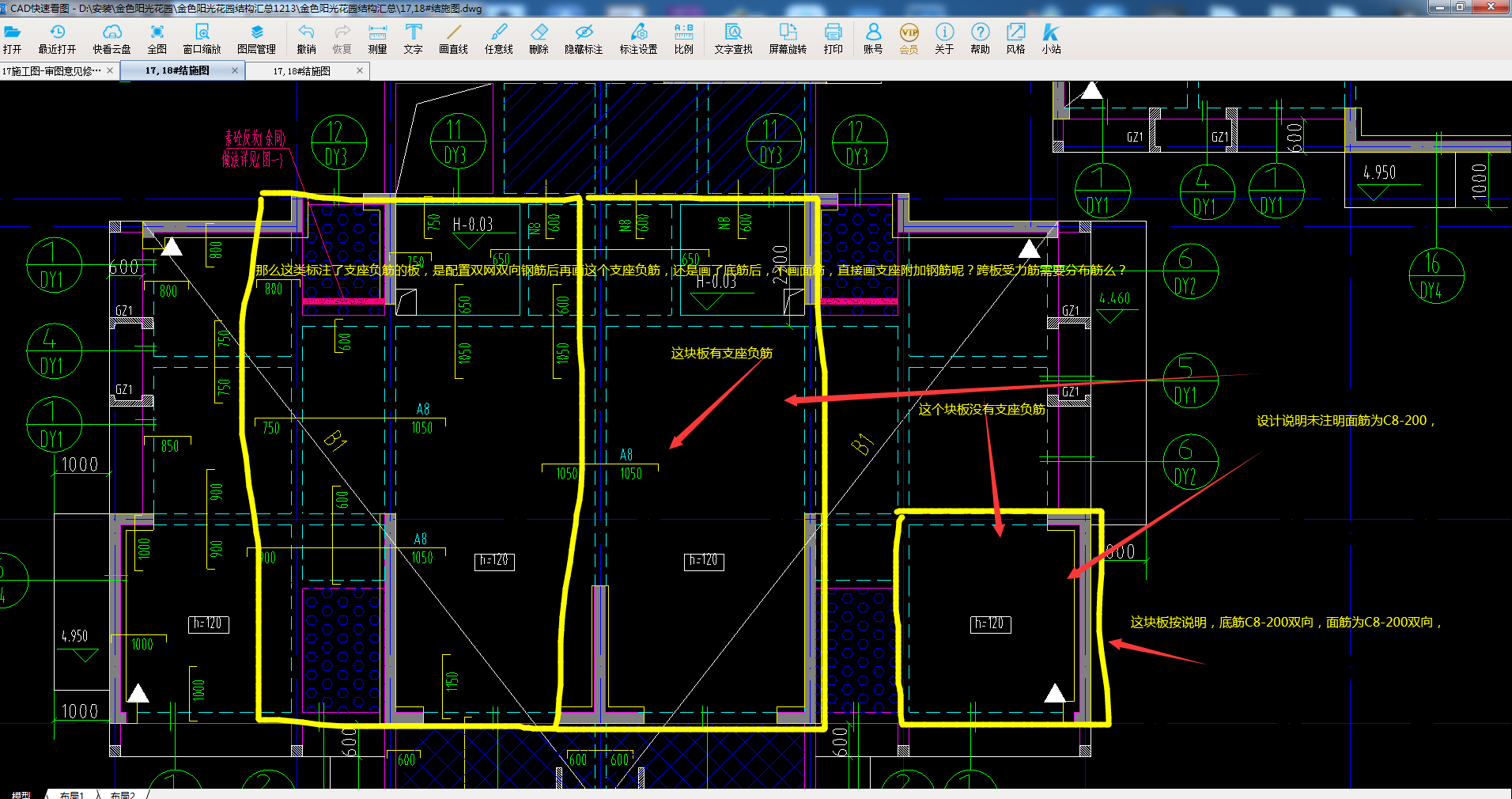

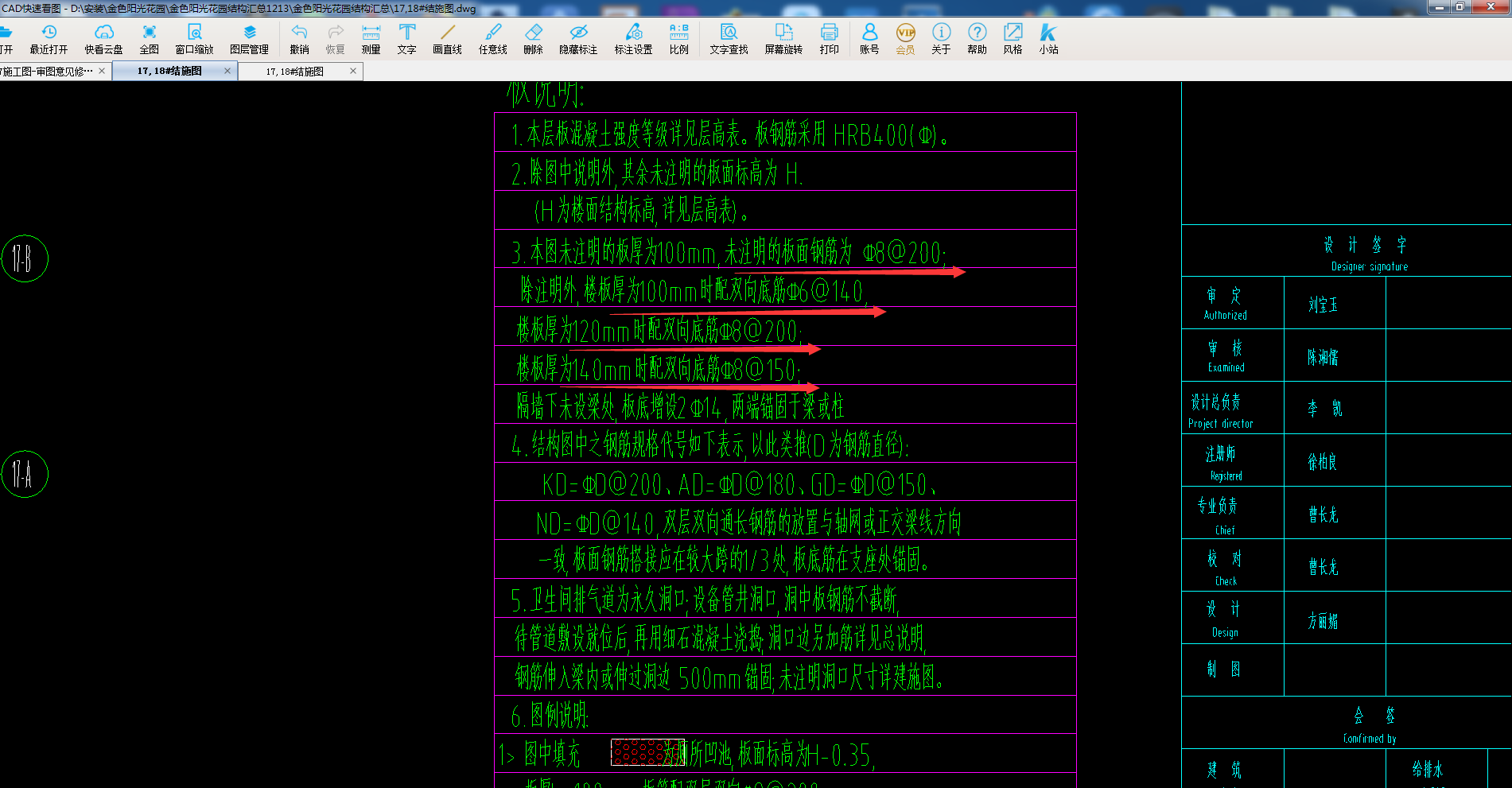

如图所示，想请教各位师傅，这个设计说明第三条，未注明板面筋为C8-200，
那么有的板没有画制作负筋，我就按C8-200绘制面筋， 有的板标注了支座负筋，
一，那么这个板是画了双网双向的底筋和面筋后再另外加上支座负筋呢？还是说标注了有支座负筋的板就不画双向的面筋，而是双向底筋加附加面筋了？
二，如果是双网双向钢筋的板，再画支座附加钢筋时，还要算附加钢筋的分布筋了么？应该是不用的吧
望哪位师傅指点，感谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
这个说明有点问题，没有说明面筋双向布置的，所以未画出负筋的板块的面筋是不能确定的
说的未注明面筋是指的有画出来未标注钢筋信息的负筋、面筋
2019-12-14 20:42:04
-
未注明板面钢筋是C8@200，有负筋就是根据标注布置。
2019-12-14 20:43:53
-
说明中只是说了有钢筋为标注钢筋信息的采用C8-200，没显示面筋的不用布置板面通长筋。
2019-12-14 21:48:55
