阿泽
2019-12-19 19:45:40
|
北京市
土建土建计量GTJ
|
755查看
4回答

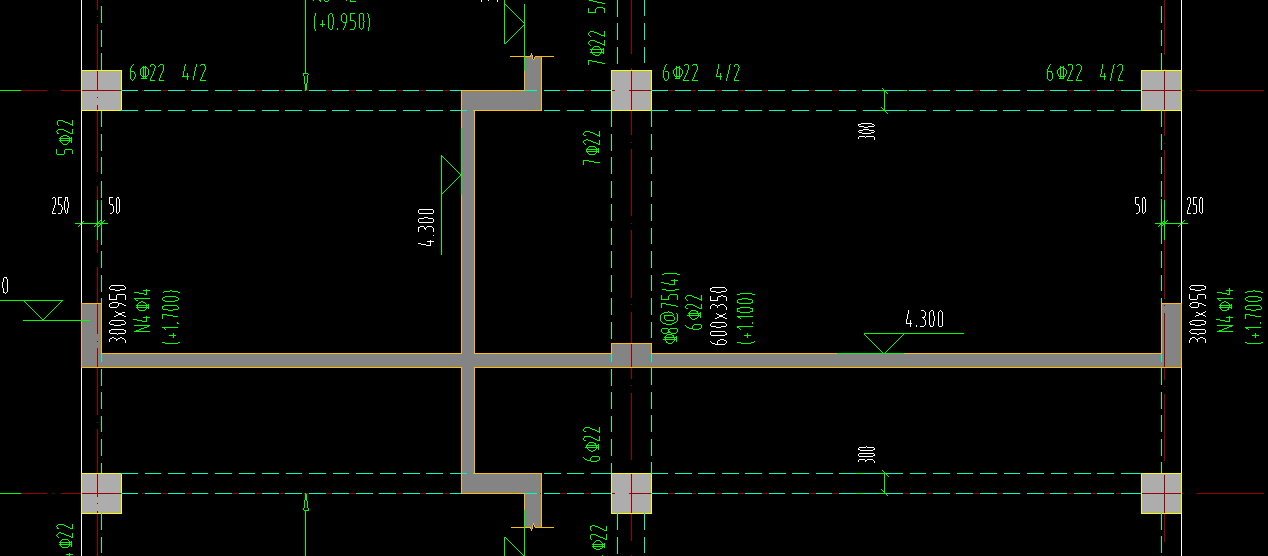

图中灰色部分代表什么意思，画板怎么画？ 谢谢求问！
全部回答
(4)
首答仅用{{minutesHtml}}
-
般标高不同，图示范围板顶标高4.3
2019-12-19 19:47:22
-
你好：这是高低板，定义板，顶标高按照图纸设置。
2019-12-19 19:48:22
-
表示这个:范围板顶标高是4.300米，而周围板顶标高低形成高低跨用梁连接，低跨是梁底平板底。分别不同标高的板画图即可。
首次提交 2019-12-19 20:07:32 最近修改2019-12-19 20:12:55 (修改过2次)
-
你这不是从上面看的角度嘛，灰色的就是从侧面看的样子，
2019-12-20 15:04:17
