电缆敷设图纸

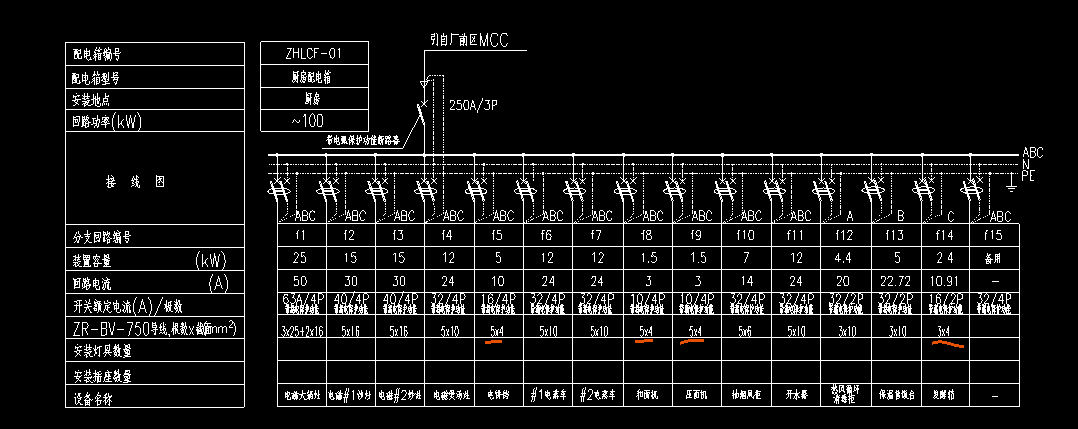

这是电缆敷设图里的接线图，但是图中有好几个配电照明箱，为什么接线图就只有厨房配电箱的接线图？而且在图中找不到分支回路编号啊？哪位老师告诉一下接线图怎么看吧？2019-12-28 10:23:49 补充
我是个小白，请老师讲详细点
这是电缆敷设图里的接线图，但是图中有好几个配电照明箱，为什么接线图就只有厨房配电箱的接线图？而且在图中找不到分支回路编号啊？哪位老师告诉一下接线图怎么看吧？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
f1-15就是回路编号
2019-12-28 11:08:45
-
这是电缆敷设图里的接线图，但是图中有好几个配电照明箱，为什么接线图就只有厨房配电箱的接线图？而且在图中找不到分支回路编号啊？哪位老师告诉一下接线图怎么看吧？
答：1、这个系统图就是厨房配电箱的接线图，其余的配电箱看其对应的系统图纸
2、图中从f1-f15就是分支回路的编号
3、分支回路中注明了连接设备的名称，导线截面和导芯的根数。
2020-02-05 12:07:32
