朽木大魔王
2019-12-29 16:28:24
|
河南省
土建其他专业设计钢结构算量GJG
|
767查看
1回答
钢结构平法标注问题，有点看不懂

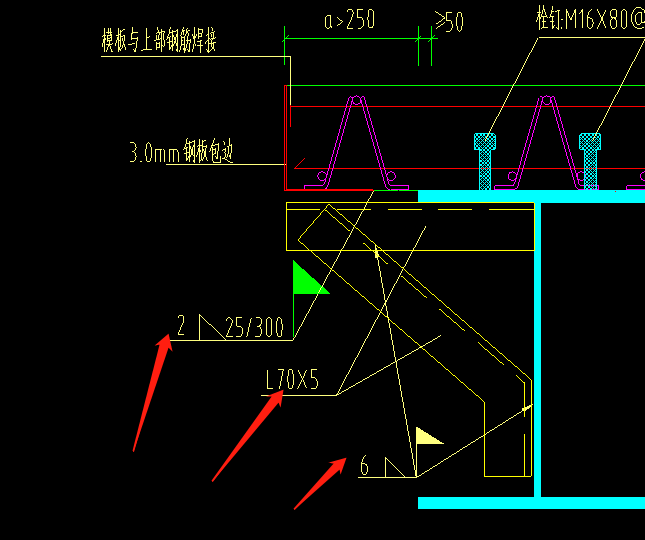

请大神解释一下箭头指的数字都是什么意思，，，，，
请大神解释一下箭头指的数字都是什么意思，，，，，
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
带有三角形的 是焊缝的高度，最下面的 表示贴角焊 焊缝高度为6mm。上面的是 表示断续焊，每隔300长要求焊接25 焊缝高度为2。中间的是 表示70*5 的角钢。
2019-12-29 16:33:10
