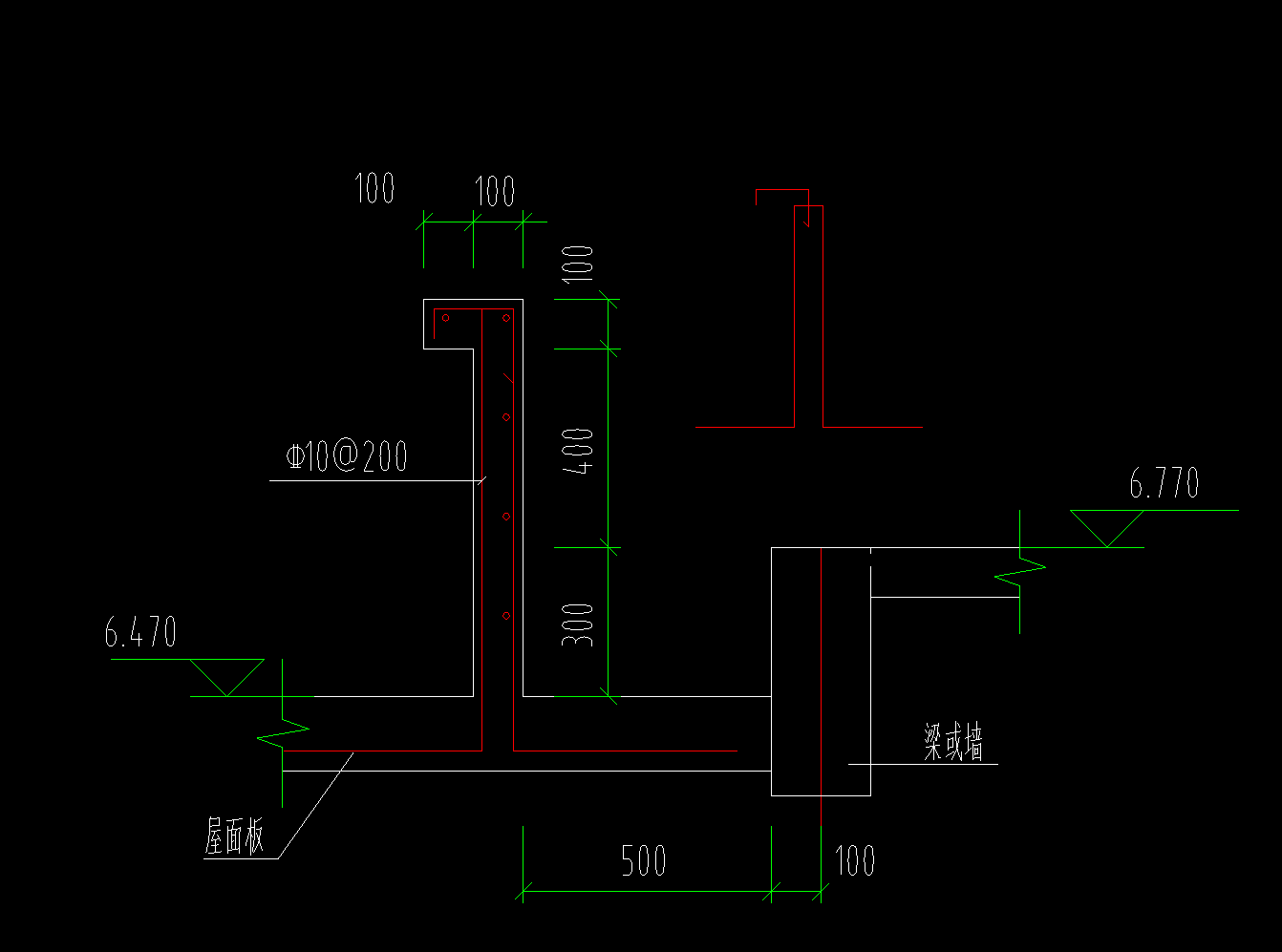

请问这个怎么绘制？
这是剪力墙加个压顶么？但是单排钢筋怎么输入呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
用异形栏板画图即可，因为压顶钢筋与栏板相通
2019-12-30 10:55:13
-
可以用栏板画，钢筋可以输进去，也可以表格输入手算。
2019-12-30 10:52:25
-

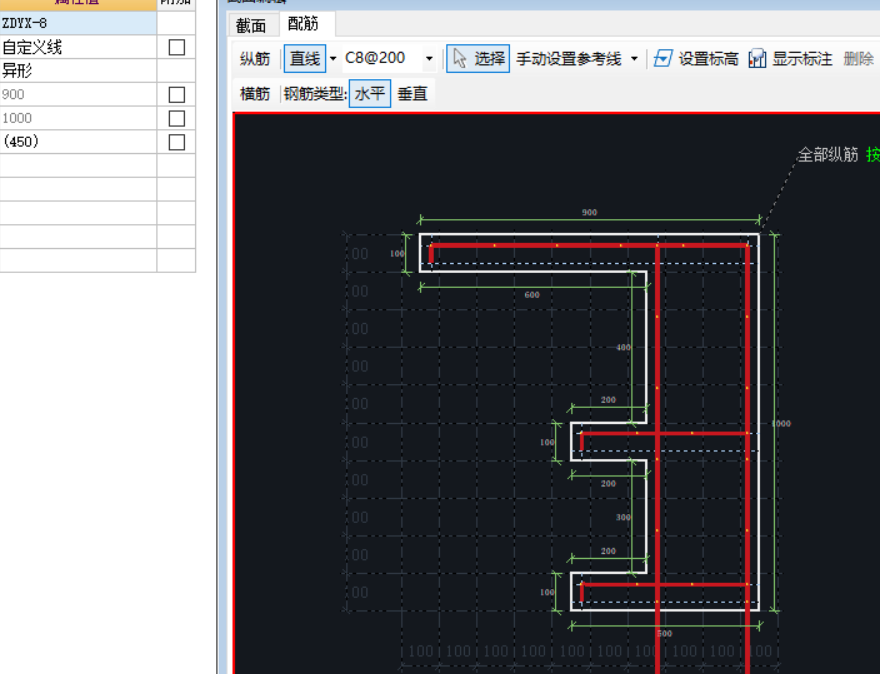

可以用自定义异形线构件来定义并画图。先按截面画出截面，然后在配筋中画出配筋再按位置画图。如下图中的方法
2019-12-30 10:52:44
-
可以用栏板去画，钢筋可以在单构件输入里去做
2019-12-30 10:52:57
