有没有钢结构的老师，帮忙讲解一下刚接交接嘛？

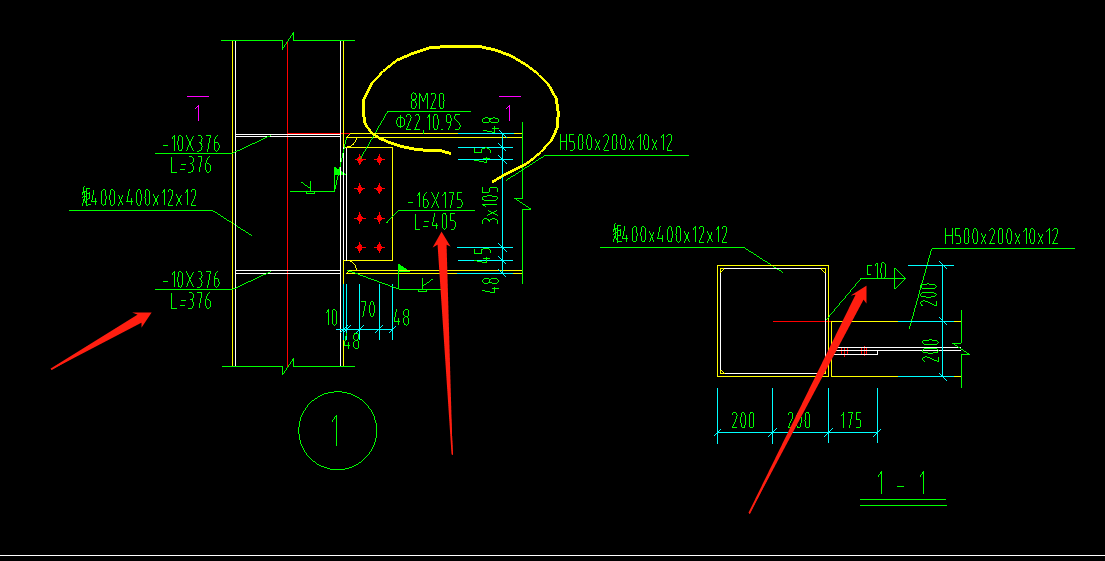

这个应该是刚接的节点 我知道8个高强度螺栓 但我看不懂-10*376 L=376是什么意思，还有右下角C10 是槽钢10厚吗 拜托老师讲解
这个应该是刚接的节点 我知道8个高强度螺栓 但我看不懂-10*376 L=376是什么意思，还有右下角C10 是槽钢10厚吗 拜托老师讲解
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
第一个箭头是 10厚的钢板，376宽，376长。
第二个箭头是 16厚的钢板，175宽，405长。
第三个箭头是 焊接符号，表示三面围焊，焊缝高度10.
黄色圆圈内表示：这里有8个20的螺栓，开22的孔，后面10.9S是高强螺栓的等级。
2019-12-30 15:45:58
-
-10（厚度）*376（宽度） L=376是长度的意思，还有右下角C10 是槽钢10号的，型号
2019-12-30 14:38:50
