随心
2020-01-06 14:40:59
|
广东省
土建预算土建计量GTJ
|
350查看
6回答

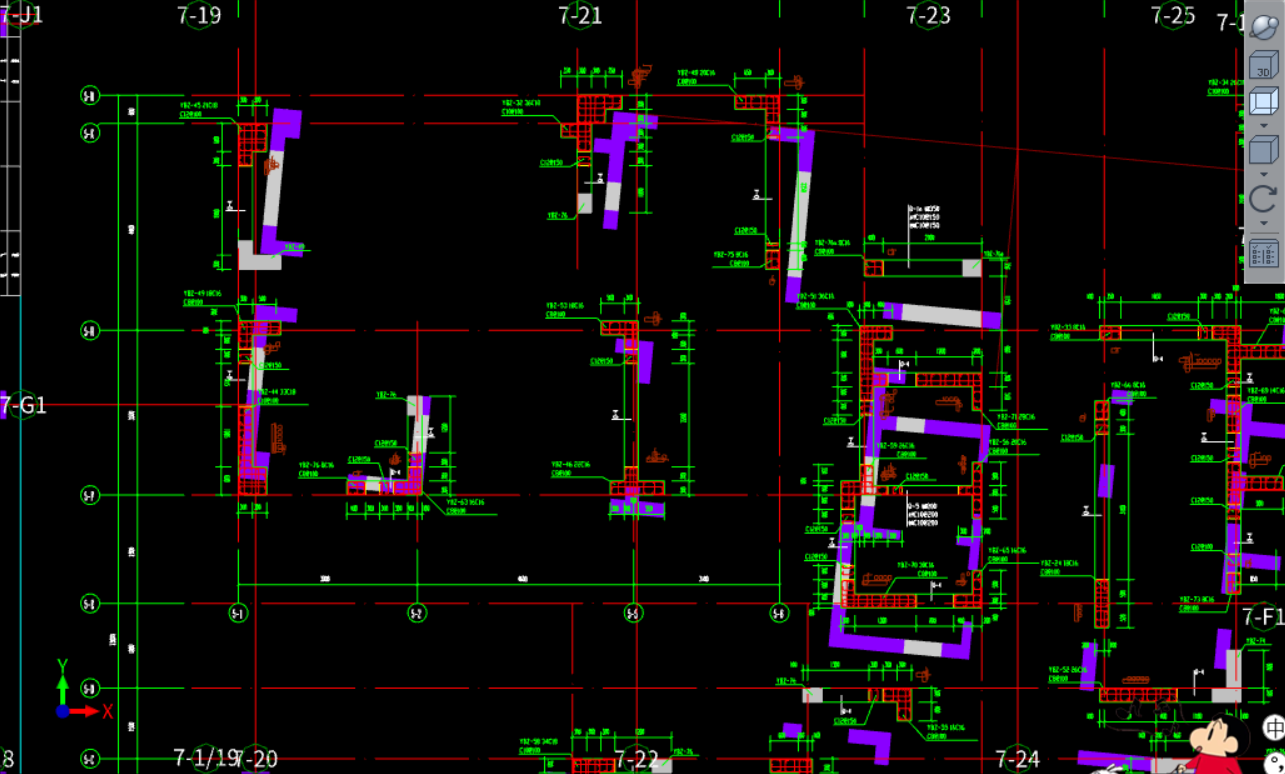

各位老师，怎么才能使这个图纸和绘制的图元重合一致啊，不知道怎么旋转，还请大佬指点
全部回答
(6)
首答仅用{{minutesHtml}}
-
导入前在CAD是否这样
2020-01-06 14:42:13
-
使用对齐命令 试试·
2020-01-06 14:42:31
-
旋转一下试一下
2020-01-06 14:44:31
-
全选构件，右键-旋转-找到一个基准点，再找到一个角度
2020-01-06 14:44:55
-
前面绘制的不是导入识别的吗？
如果建轴网不正确，构件不正确，快刀斩乱麻，删除重新识别画吧，后期就省事多了
2020-01-06 14:59:24
-
先在CAD图纸中测量好图纸旋转的角度，在到软件里操作，用旋转命令，选中图纸，选择一个基准点，再输入旋转角度，逆正顺负
2020-01-06 15:46:42
