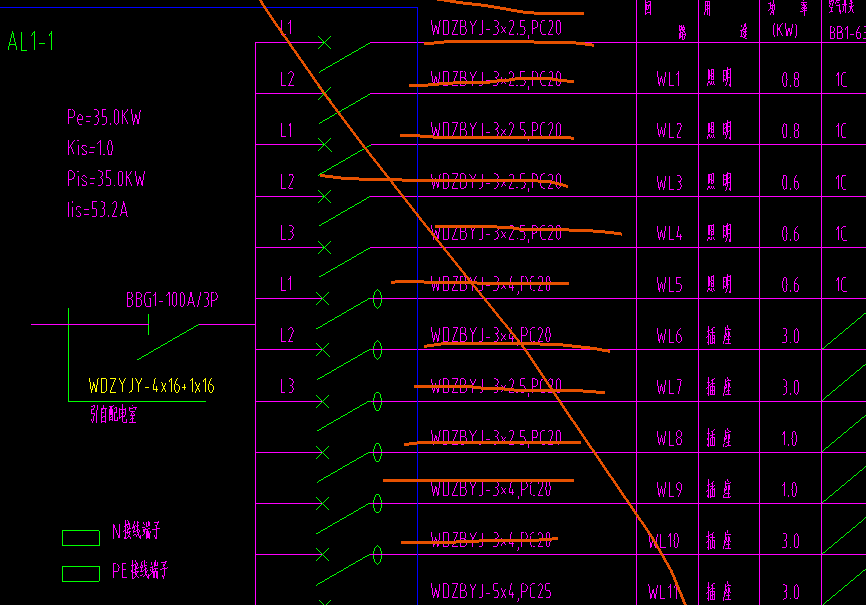

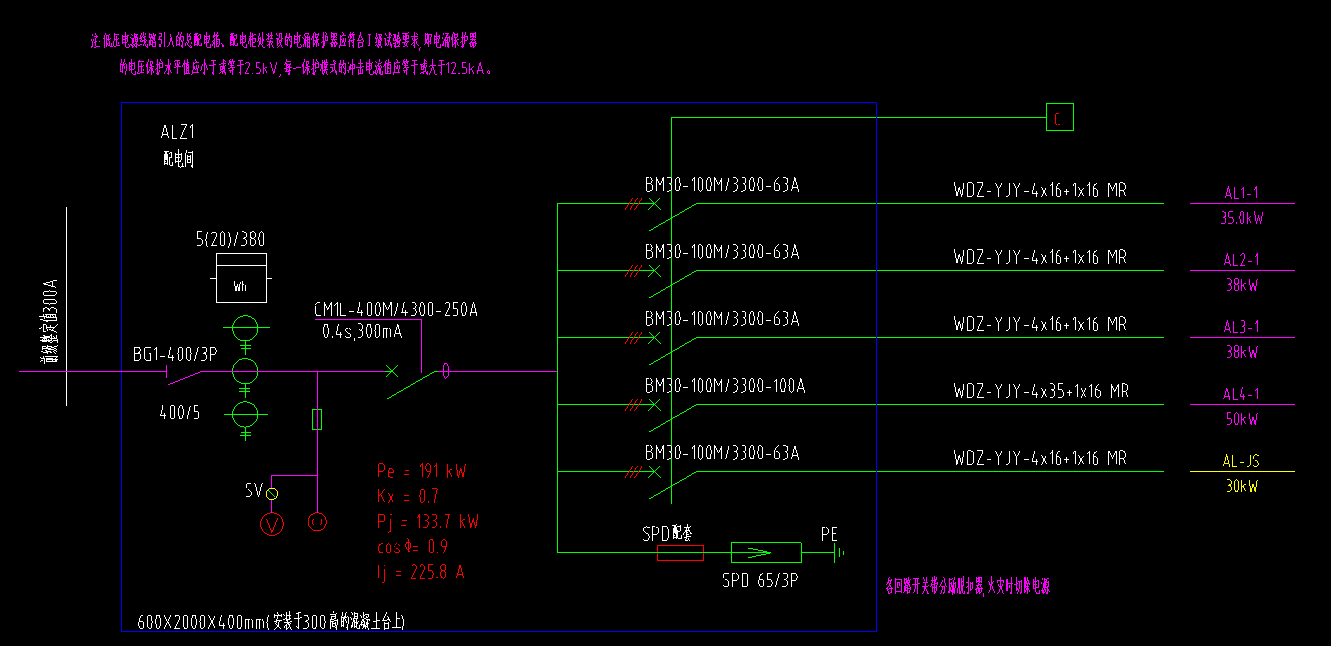

系统图显示有AL1-1箱子 但是平面图是从桥架里出来的回路 这种情况应该怎么办

电气回路问题

AL1配电箱有多个回路，平面图从AL1就出来一根线，是前面这部分的多个回路公用一根配管吗？谢谢！

GQI管线走向绘制

AL-Z分出5个线（箱图），按照立面系统图，同一层连接到AL-02-1有连接到AL-02-2（是不可以理解为两箱子串联？）如果串联，由于是地下室有桥架连接（桥架和箱是管联），需要设置起点。连接到AL-02-1时设置起点为AL-Z箱桥架段，连接到AL-02-2时设置起点为AL-02-1桥架段。这种是否可行？补充问题：是否可以在识别AL-Z到AL-02-1桥架走向后，在AL-02-2距离该线路上的最近桥架选一点设置AL-02-2起点？

求教！多分支的消防报警线在桥架里怎么走线？

如这个图，从消端子箱出来的桥架分出三个回路，桥架里线是怎么连的？报警线和电源线是一样的吗？图1、每一路配一根线。图2、消防器具处一进一出串联三个回路。图3、一路主线在桥架里分支。

电气照明计算问题

电气系统图回路只表示从配电箱到墙引上，二层还是引上，系统图显示从AL至投光灯一个回路，至装饰灯一个回路，用的是BV-3*2.5，穿JDG20WC，平面图没有显示灯只有两个引上线，我给它计算至每层的板顶预留接线盒，不算灯灯说明可以吗？我不知道灯的位置，也没有平面图显示有几盏灯。这么做可以吗 顺便问一声怎么在这问问题截图啊，我想截个图更方便， 请高手前辈指教

计算配管，配线长度问题

配电箱里的回路链接至二次原理图，手算配管长度问题有两点1,例如wp1 桥架敷设里面的线是否还穿RC20管或者说如果不穿，哪里是穿RC20的管，哪里是桥架内敷设。桥架敷设，和穿管敷设怎么算2 对于二次原理图，ysk2l 箱体系统图并未给出，该怎么计算这个箱体的垂直距离，(注明二次原理图二1AP25应当为1AP26)最后想知道像这种在回路标注后面既有穿管 又有桥架，在电气平面图纸上有的时候看见图纸会有桥架，但不完全连接回路，意思是只有图纸画了桥架的地方，才是桥架，其余的都是穿管，或者说在桥架里的线有穿管敷设在桥架内，还是有其他意思?表述有不清楚的地方，可以把问题留言
