请问各位前辈这个节点怎么画
请各位前辈指教一下这个节点怎么画，谢谢各位了
问题补充：由于我才接触建筑这一块，很多东西不是很懂，各位前辈能图文解释下吗？？谢谢了
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

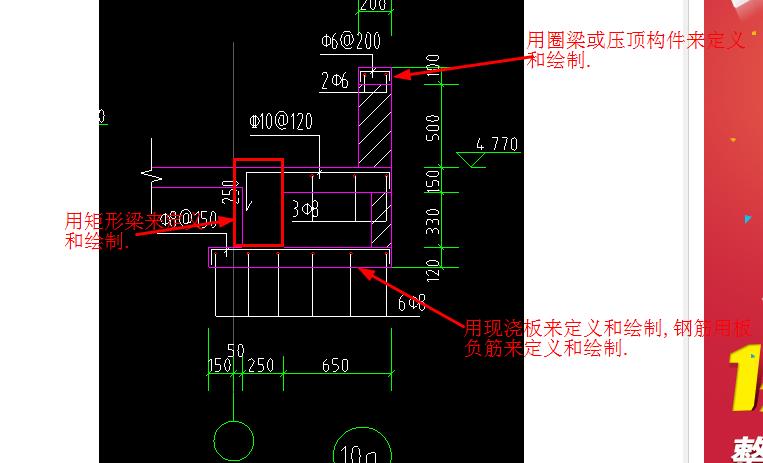

这个节点怎么画
和现浇板相连接的平板用现浇板来定义和绘制,左侧的垂直段的矩形部分用梁来定义和绘制,最下边的板可以在分层中用现浇板来定义和绘制.右侧砌体墙上部用压顶可圈梁来定义和绘制.
2015-07-09 19:53:42
-
砌体下用自定义线布置，异性圈梁布置都行。砌体上用圈梁，如果绘制麻烦用单构件自己手算一下也未必不可
2015-07-09 17:02:41
-
用单构件就可以计算了。
2015-07-10 08:22:00
-
你好：建议在单构件中输入。
2015-07-09 17:50:26
-
要么用单构件输入，但如果考虑到将来要到入图形算其他量，可以全部使用异形圈梁画上，可以分成 砌体 砌体压顶用矩形圈梁，下部双层挑板 用异形圈梁 钢筋可以在圈梁内处理，导入图形可以提取砼量，变通处理后可以计算抹灰，总之，圈梁可以拓展使用各种构件
2015-07-09 17:59:44
