钢结构节点识图

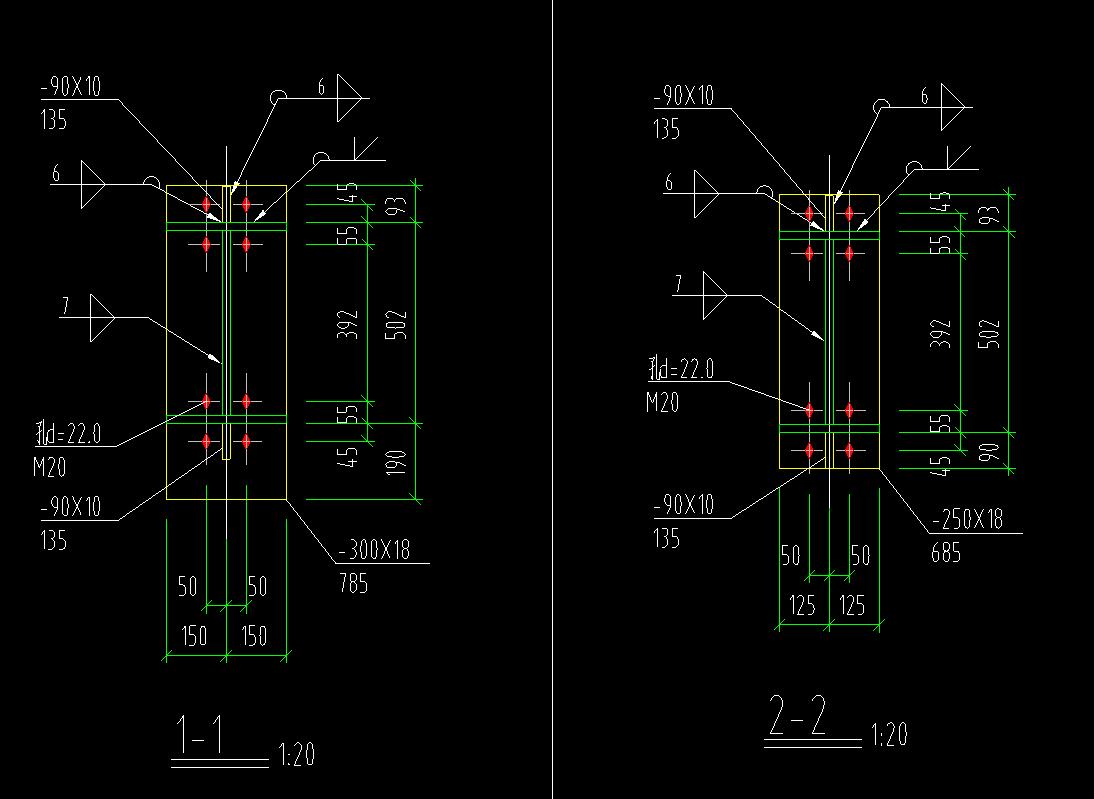

各位老师我想问一下，这哥是钢梁和钢柱的一个节点图，我理解出现点问题：1、1-1刨面图，2-2刨面图我觉得应该看不到右侧的钢梁，现在二个刨面图都能看到，是我理解有问题吗？2、1-1刨面图下面还有一个加劲板135*90*10，但是立面图没有，我也觉得不应该有，因为它旁边是钢柱,H型钢的腹板，不应该也不用在单独设一个小钢板吧？
以上是我的二个问题。感谢老师们的解答
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
各位老师我想问一下，这哥是钢梁和钢柱的一个节点图，我理解出现点问题：1、1-1刨面图，2-2刨面图我觉得应该看不到右侧的钢梁，现在二个刨面图都能看到，是我理解有问题吗：图中的是截面符号，不应看到梁。在图中画出来梁，是为了显示螺栓孔和梁的位置关系。

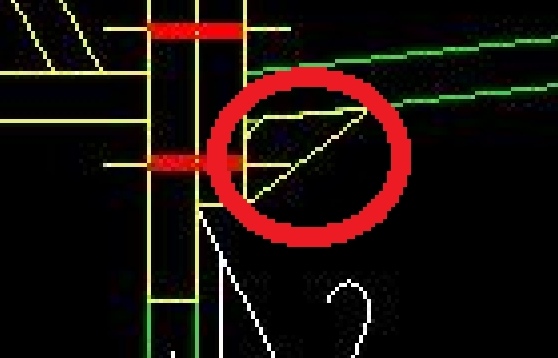

2、1-1刨面图下面还有一个加劲板135*90*10，但是立面图没有，我也觉得不应该有，因为它旁边是钢柱,H型钢的腹板，不应该也不用在单独设一个小钢板吧？你的理角是对的。柱上没有，梁上有。
2020-01-09 15:28:54
-
这两个剖面是从连接板分开的，1向左看，2向右看，因此1比2长100mm，1-1刨面图看向柱，2-2刨面图看向右侧的钢梁，下面还有一个加劲板135*90*10
2020-01-09 15:32:36
