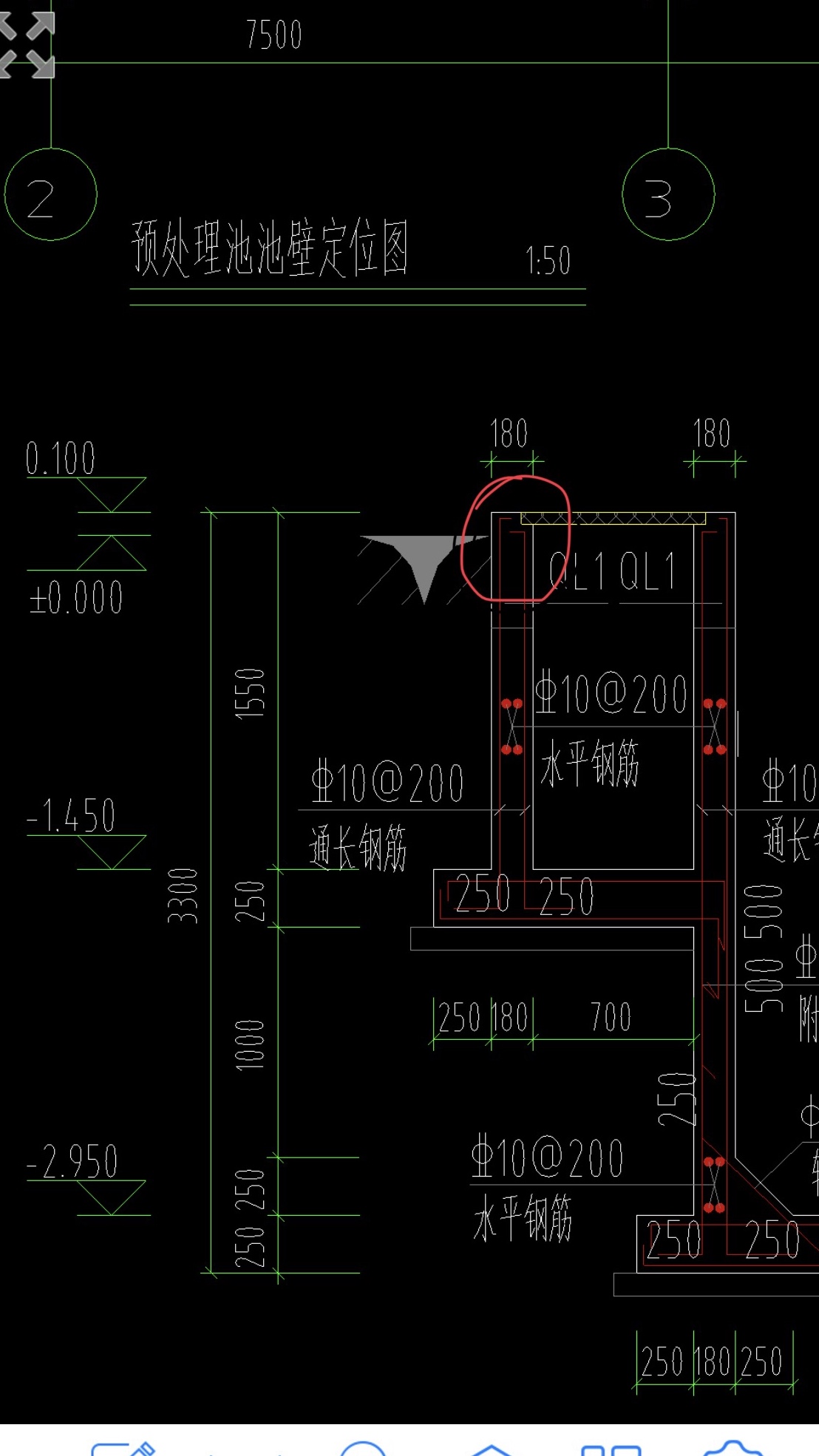

请教各位老师，图中的剪力墙是画到圈梁下还是画到最上面，通长钢筋怎么画，谢谢
2020-01-09 19:53:19 补充
那剪力墙顶标高是-0.7对吗
那剪力墙顶标高是-0.7对吗
全部回答
(6)
首答仅用{{minutesHtml}}
-

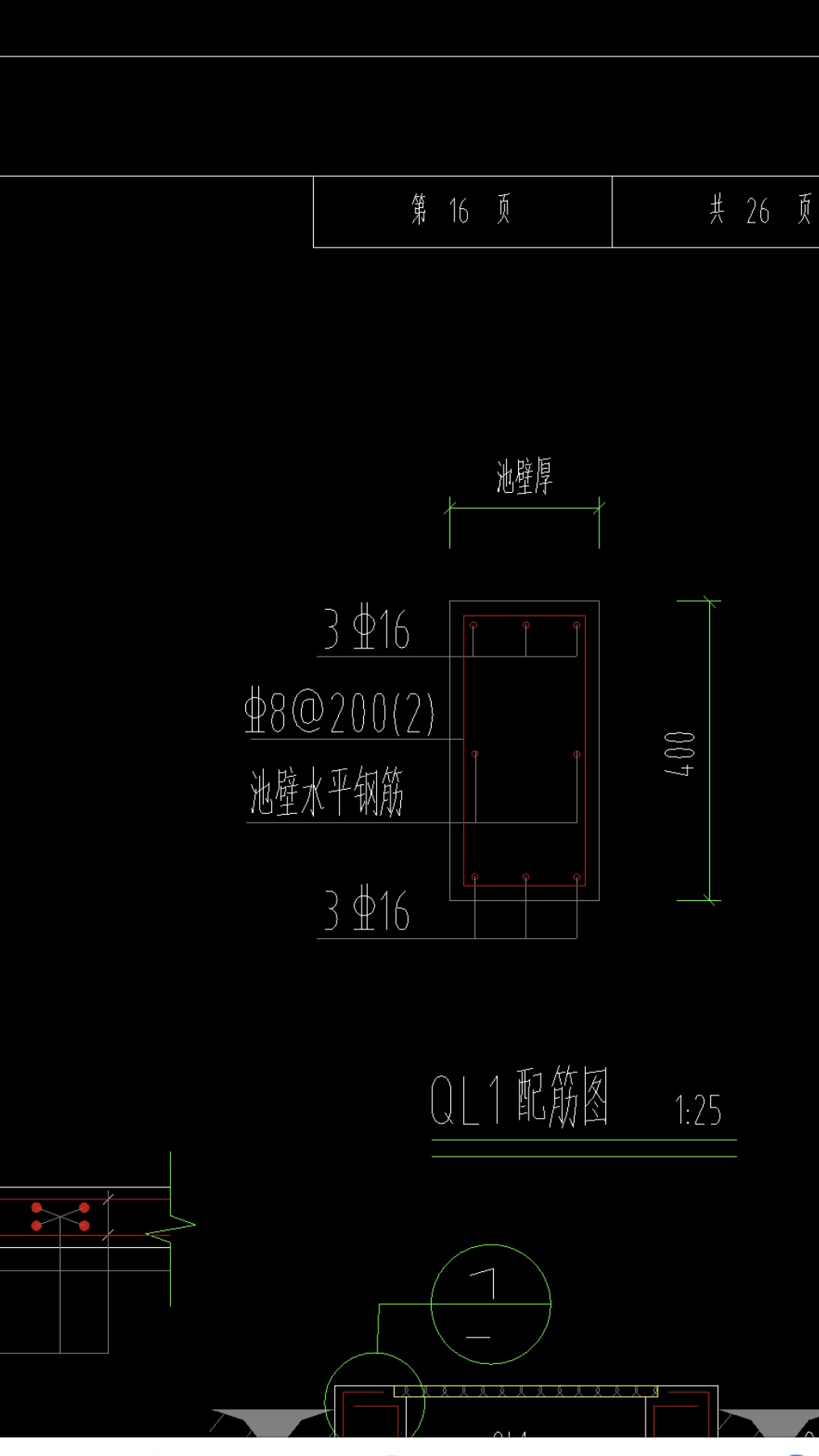

这个圈梁实际上就是暗梁，布置在剪力墙的上部
墙顶是-0.3或者-0.1的，就是说这个墙顶就是梁顶的标高
首次提交 2020-01-09 19:22:11 最近修改2020-01-09 20:00:59 (修改过1次)
-
这不是圈梁是墙梁，通常布置在池壁底部和顶部两个位置，但还是要按设计要求。截图二在池壁顶部。剪力墙顶标高正0.10。仔细看看。
首次提交 2020-01-09 19:41:08 最近修改2020-01-09 19:59:17 (修改过3次)
-
就是墙的压顶梁，布置在剪力墙的上部。
2020-01-09 19:41:18
-
这是墙梁，不是圈梁

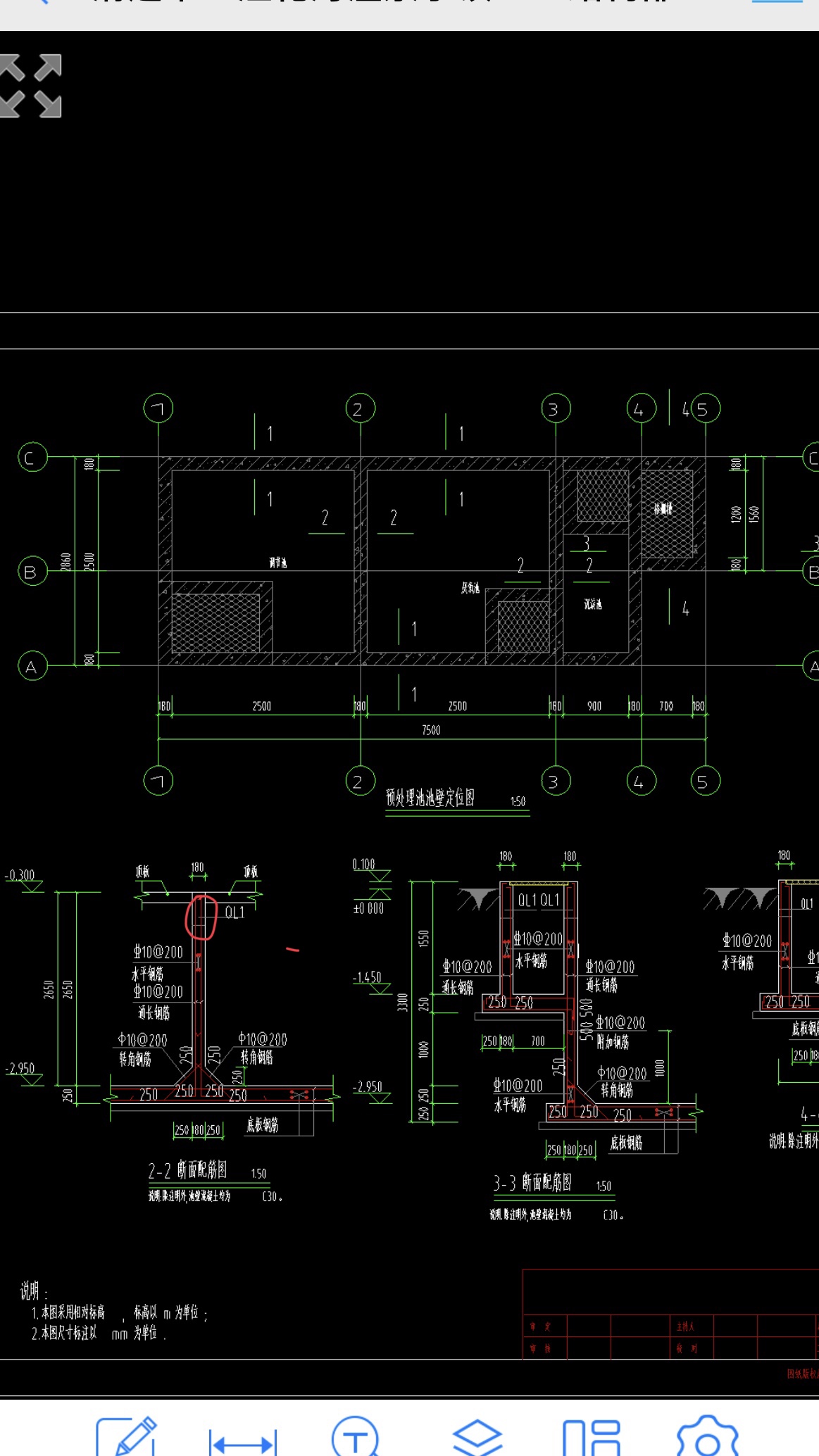

你这个设计截图上传的不完整
还有缺平面图
墙梁
剪力墙上的。借用暗梁布置计算

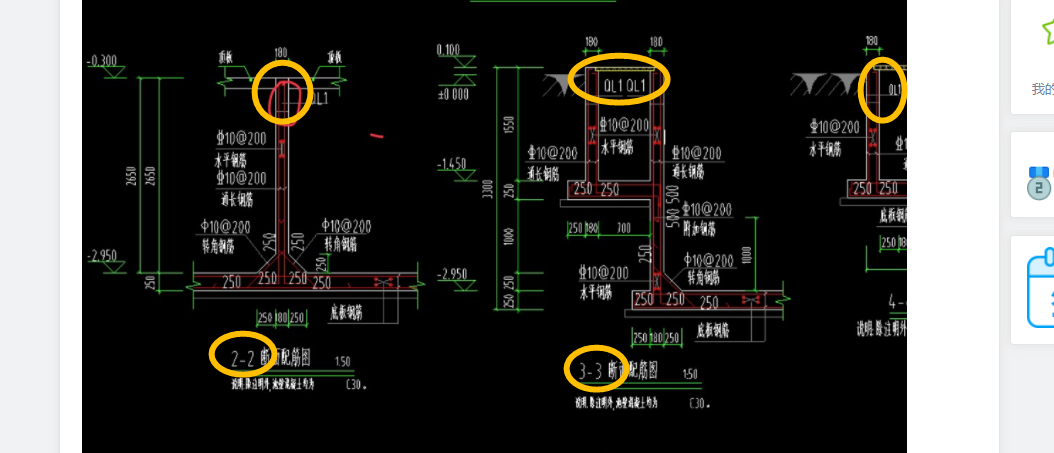

2-2、3-3剖面上都有
没看见1-1和4-4
应该是剪力墙上都有的吧
首次提交 2020-01-09 19:43:59 最近修改2020-01-09 20:06:15 (修改过1次)
-
这个是剪力墙上的暗梁,一般是布置在剪力墙的顶部的.所以剪力墙画到墙梁的下部,墙顶标高为-0.3,暗梁布置到墙内即可.
首次提交 2020-01-09 19:45:37 最近修改2020-01-10 08:28:45 (修改过1次)
-
用暗梁布置最合适。
2020-01-09 23:17:06
