次梁加筋、吊筋、构造柱

1、图纸上画出来在软件上画，图纸没画的，看一看图纸说明有没有。没有的不画。

2、必须加过梁。

3、不需要根据规范生成构造柱，定义时要定义构造柱。

4、这种清况，可以手算。

• 关于吊筋、次梁加筋，是图纸上画出来我才在软件上画，还是所有有次梁就要画次梁加筋和吊筋；

• ——：吊筋是根据图纸标注和说明，次梁加筋是一般都有的

• 无圈梁时门窗上必须要有过梁对吗？

• ——：是的，门窗洞口上必须有梁的，可以是框架梁，也可以是过梁

• 砖混结构，图纸中画出来的柱子就是构造柱，最后还要根据规范生成构造柱吗？

• ——：不需要

• 雨棚等一些构件我用自定义线画的，后期算涂料抹灰面积软件处理不了，要手算还是软件也可以处理。

• ——：要结合，可以借用线的部分工程量的，也可以借用自定义贴面

你好：

• 关于吊筋、次梁加筋，是图纸上画出来我才在软件上画，还是所有有次梁就要画次梁加筋和吊筋？按图纸说明的要求做，一般都加箍筋，吊筋按图纸要求加。

• 无圈梁时门窗上必须要有过梁对吗？洞口顶没有结构梁时要布置过梁。

• 砖混结构，图纸中画出来的柱子就是构造柱，最后还要根据规范生成构造柱吗？不要了。

• 雨棚等一些构件我用自定义线画的，后期算涂料抹灰面积软件处理不了，要手算还是软件也可以处理？软件里可以转换构件处理一下。

1. 一般来说是图纸画出来是什么位置你就在哪绘制，如果说明有说“主次梁交接处设置”，那么图纸没绘制出来的地方也要绘制；

2. 无圈梁且门窗高没到梁底时，必须要设置过量；

3. 构造柱根据图纸中画出的和说明来绘制，根据规范自动生成会多出很多量；

4. 雨棚等构件你可以再自定义线中看它的长度，然后自己计算截面，从而计算出面积。

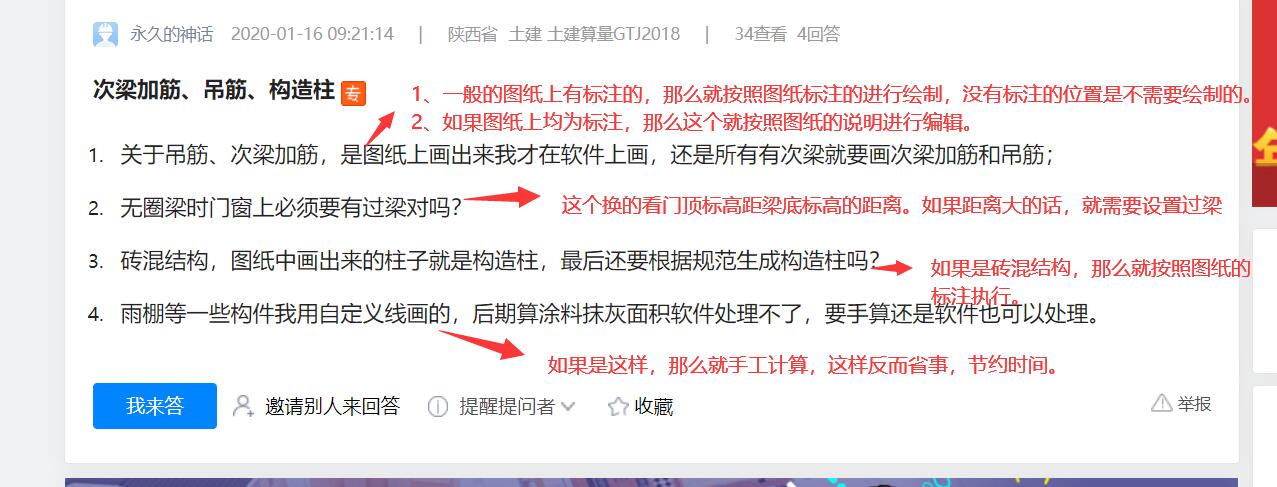

你好，看图
