我用异行截面画砖基础，但是这个大样图是放大五倍了的，如何直接调整尺寸？
我用异行截面画，但是这个大样图是放大五倍了的，如何直接调整尺寸？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

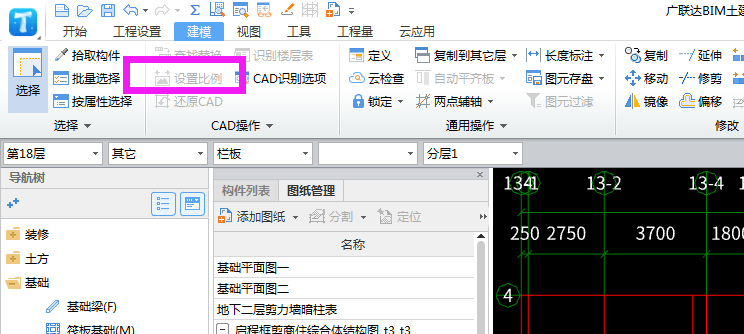

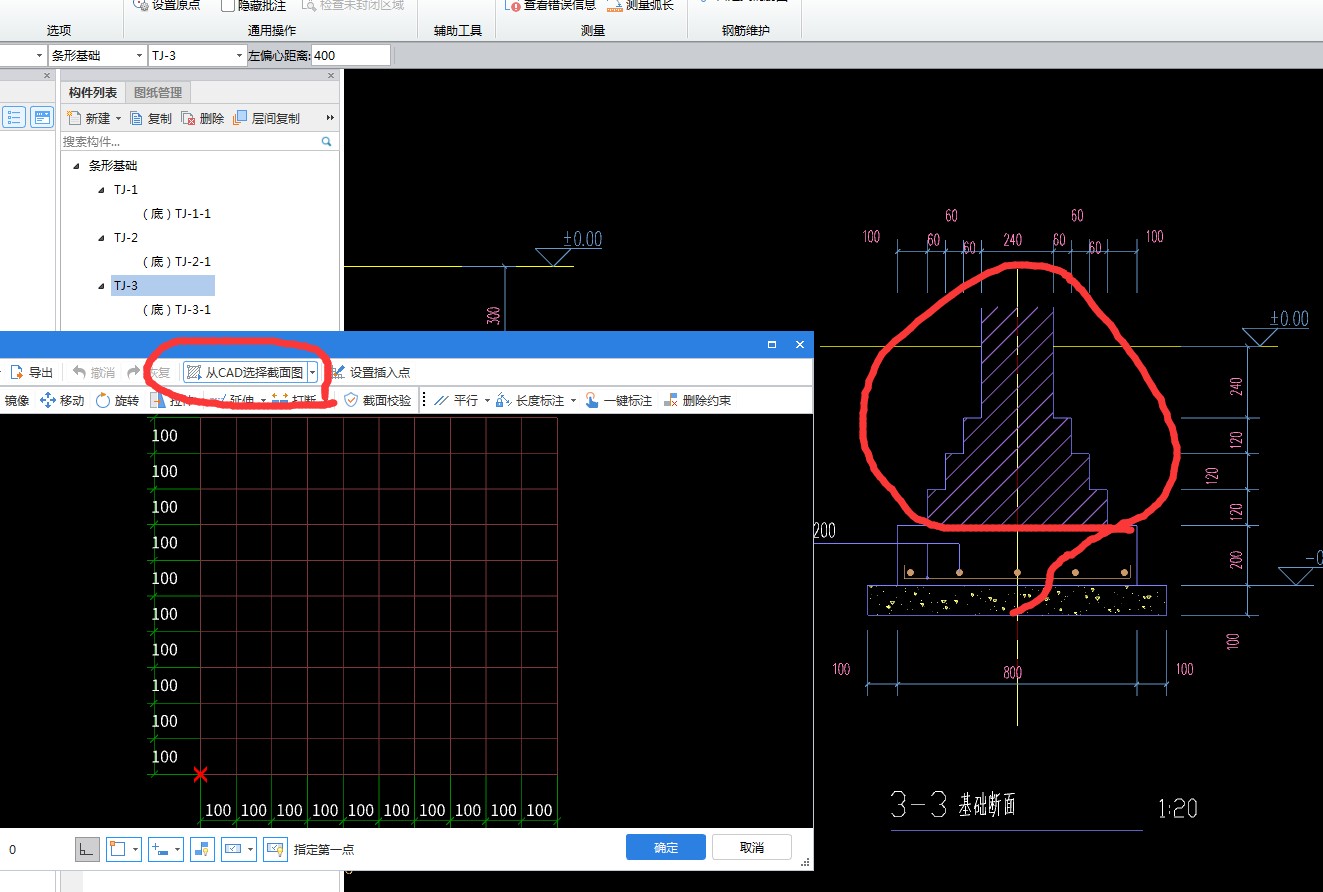

如图，导入的图纸可以使用设置比例的功能来对应的修改图纸比例，这样就可以使用“从CAD选择截面图这个功能”了
2020-01-18 15:06:47
-
不用异形啊
您多建几个砖基础单元就可以的了
不需要异形参数的
2020-01-18 15:04:58
-
按照 图中标注的尺寸 设置截面 就可以了 。
2020-01-18 15:05:41
-

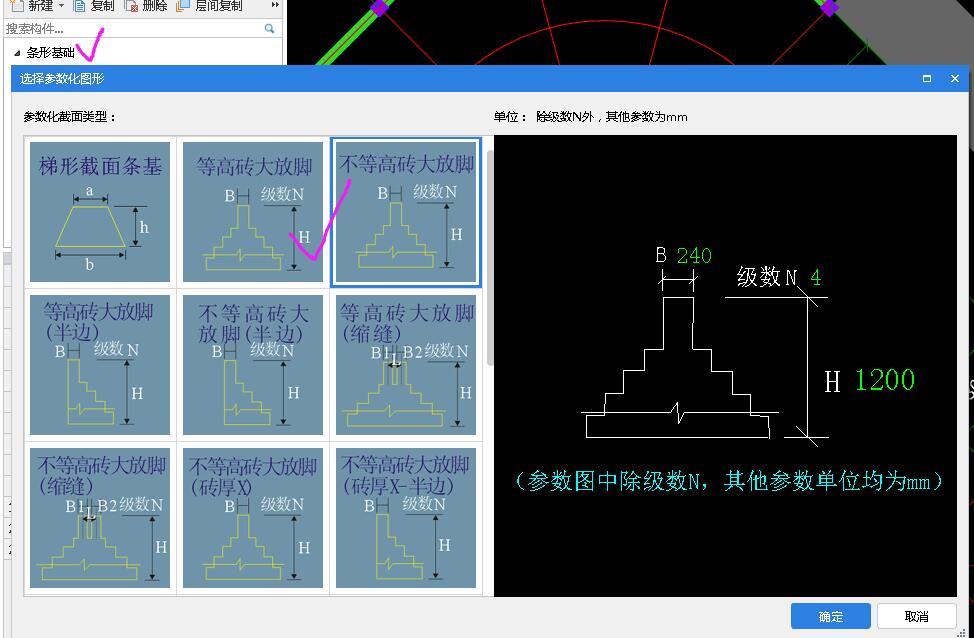

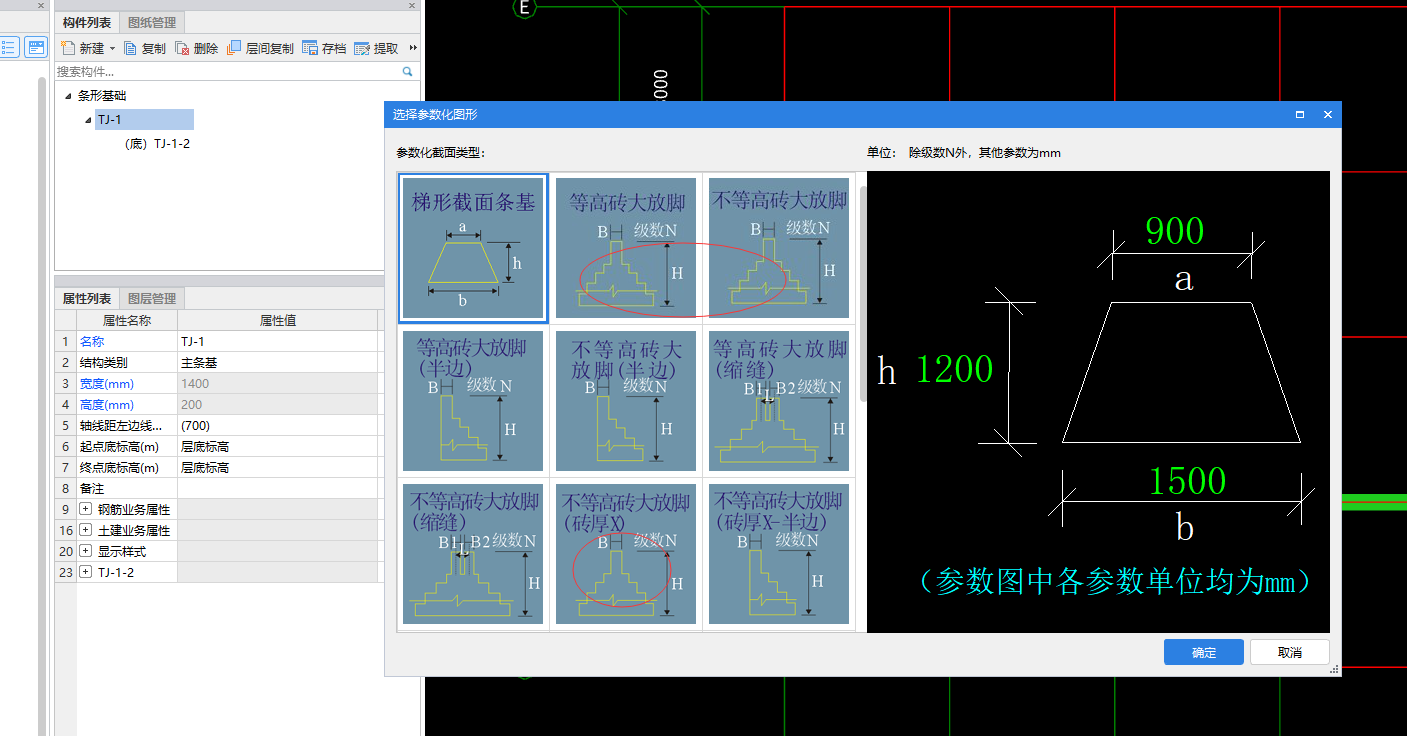

建议用条形基础设置——并选择对应的参数化图形设置可以
首次提交 2020-01-18 15:13:56 最近修改2020-01-18 15:15:13 (修改过1次)
-
选择相应的阶梯构件定义，就很方便了。
2020-01-18 16:26:34
