如何画辅助轴线
全部回答
(2)
首答仅用{{minutesHtml}}
-
你好：
2020-01-31 15:34:12
-
辅助轴线的位置：建模---通用操作中点击【两点辅轴/平行辅轴】等命令操作。
辅助轴线的绘制方法：

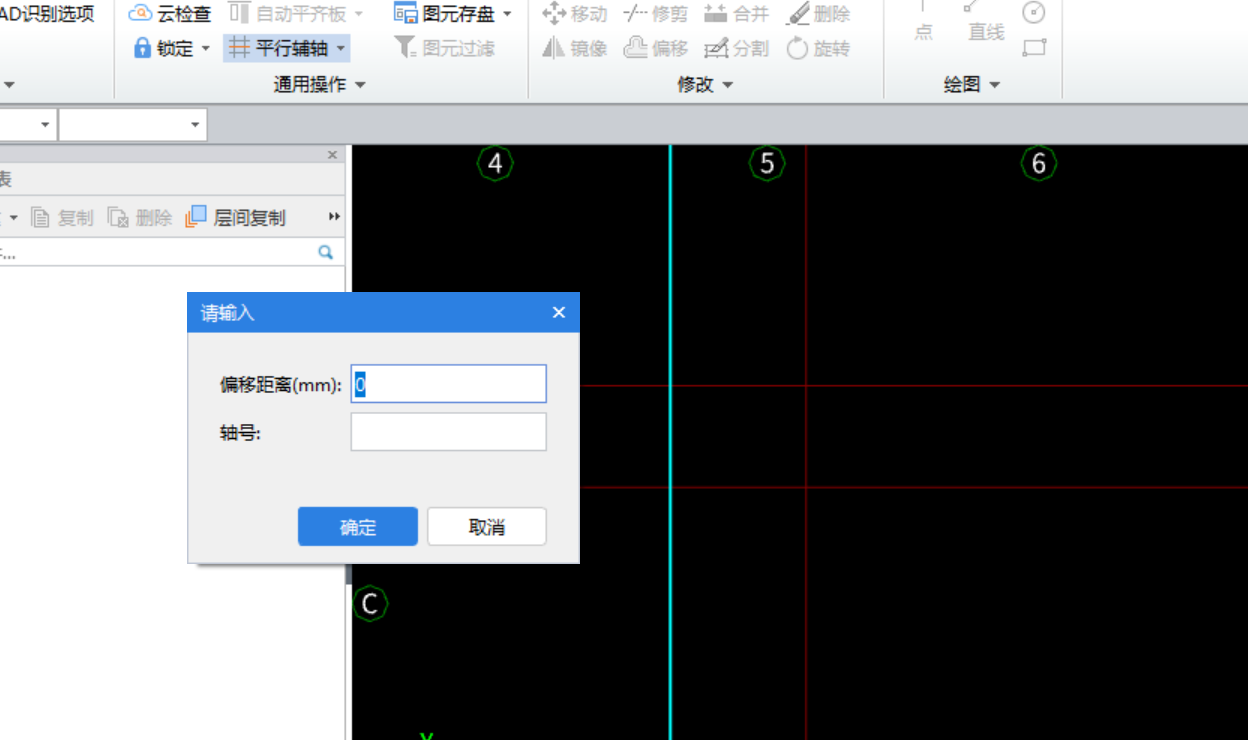

平行：点【平行】命令，选择与之平行的线，弹出对话框，在对话框中输入数值即可，（若是水平的，则上面是正值，下面是负值；若是垂直的，则左边是负值，右边是正值）；两点：点【两点】命令，捕捉轴线上对应两个基准点，弹出对话框，在对话框中输入轴号即可；
点角：点击【点角辅轴】命令，在绘图区域内选择一点作为辅轴上的一点，软件弹出“请输入”界面；输入角度和轴号，点击【确定】即可。
2020-01-31 15:52:48
