YUYUYU
2020-02-05 16:41:48
|
河北省
土建土建计量GTJ
|
584查看
5回答

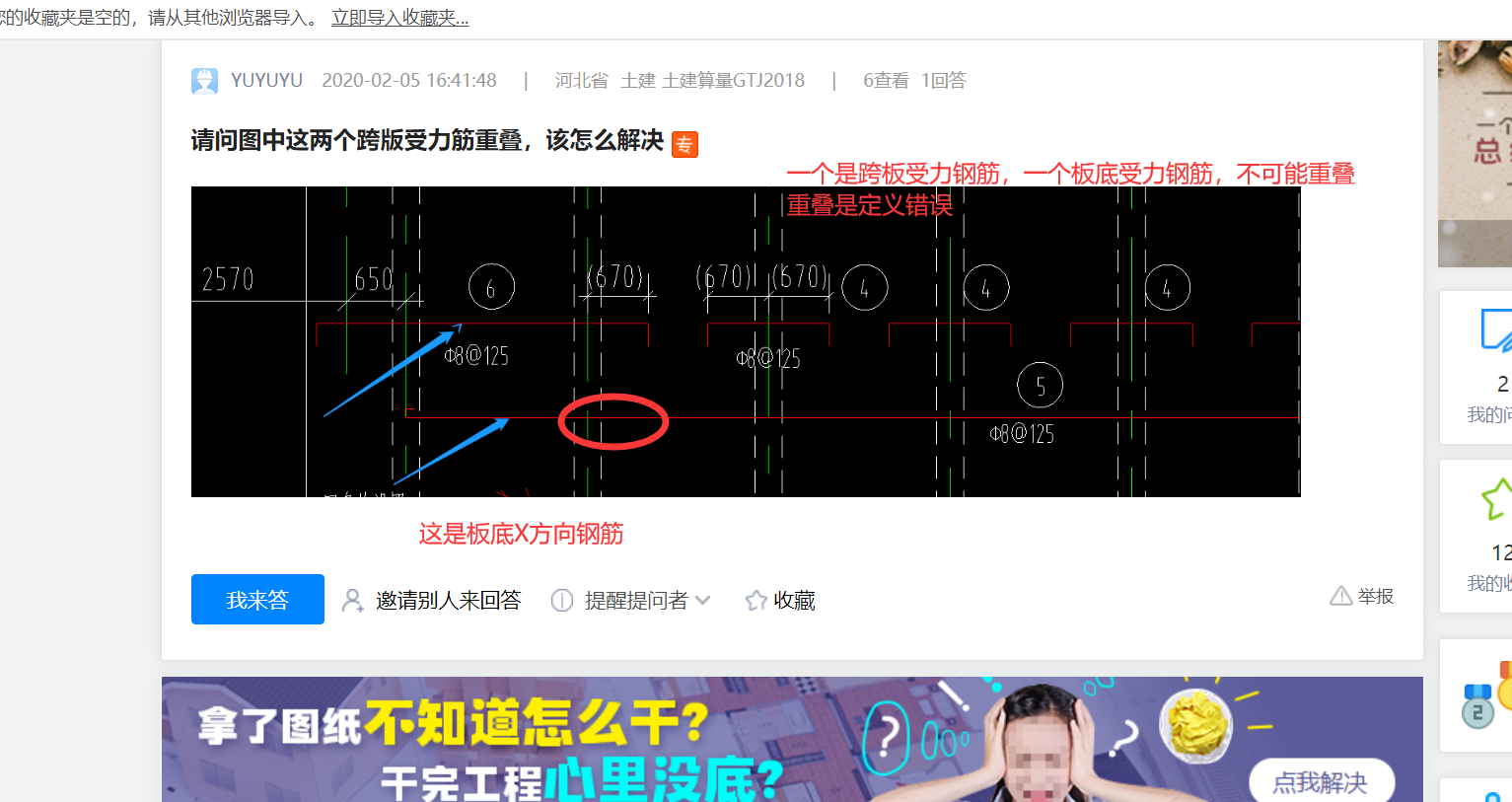

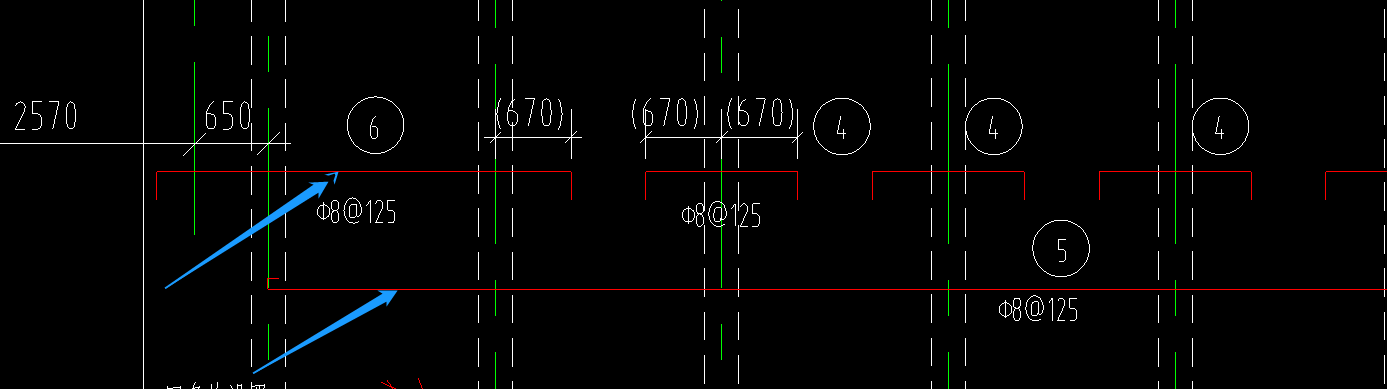

请问图中这两个跨版受力筋重叠，该怎么解决
全部回答
(5)
首答仅用{{minutesHtml}}
-
设计没有特别说明，就是重叠布置，下面通长的应该是板面钢筋。
2020-02-05 16:44:29
-
你好：
2020-02-05 16:47:52
-
你好，这个还是按照正常的方法进行定义和绘制。（软件会自动的考虑的，按照隔一布一的方法进行布置的。需要注意的是，你这个6是跨板受力筋，是面筋。5是板底通长筋，是底筋。）
首次提交 2020-02-05 16:49:04 最近修改2020-02-05 16:50:03 (修改过1次)
-
两端半圆勾的用板受力筋底筋定义并画图，两端90度弯折的用跨板受力筋定义并画图即可。
2020-02-05 17:00:56
-
图纸没有重叠，是你定义错了，下面的5号钢筋是底筋，上部的6号是跨版受力筋。你可以通过图纸钢筋两端的弯钩朝向，来判断这根钢筋是底筋还是面筋。朝向为上左是底筋，朝向为下右是面筋。
2020-02-05 17:17:59
