同一种梁不同跨不同原位标注怎么画

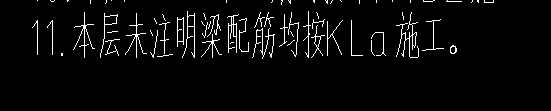

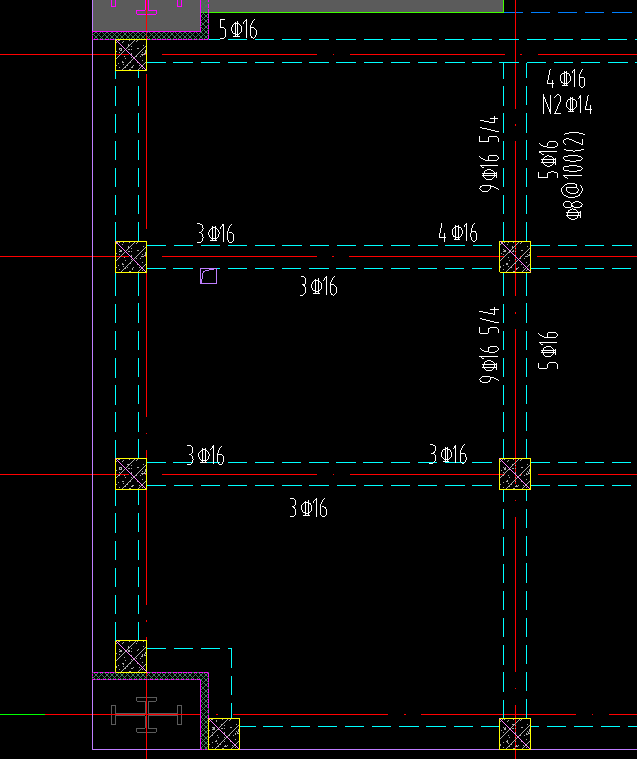

对于这种未注明的全部用一种梁来画但是原味标注不同怎么，那怎样设置跨数呢，一旦原位标注不同要有不同支座才能填上原味标注，但是这样会同一种梁不同跨，怎么来解决呢？
2020-02-07 09:17:36 补充

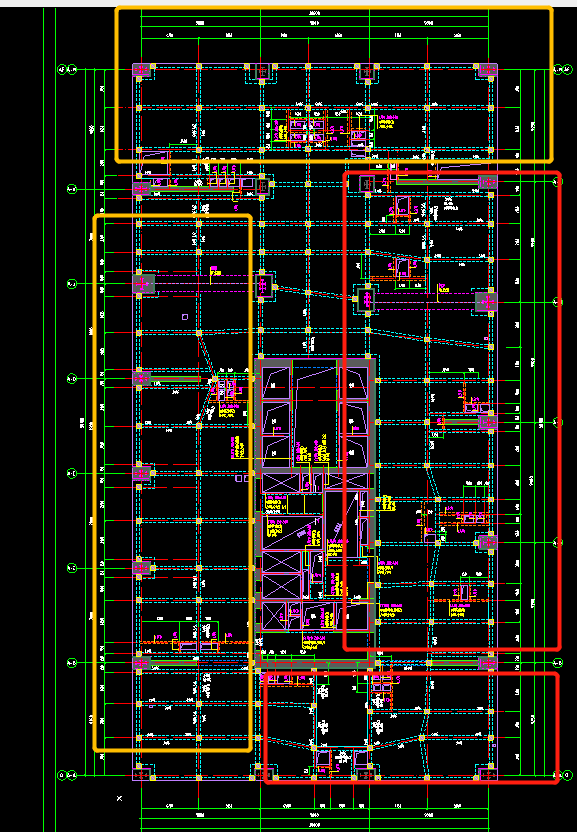

补充这张图纸画框处都是这种未命名梁要全部重命名吗
补充这张图纸画框处都是这种未命名梁要全部重命名吗
全部回答
(4)
首答仅用{{minutesHtml}}
-
命名不同的名称的梁布置
2020-02-06 23:29:34
-
定义好构件的外形尺寸等主要信息后，分别绘制，然后重提梁跨，识别成功后，设置原位标注。
2020-02-07 07:50:55
-
用不同名称的梁来定义布置，这可能是设计失误。
2020-02-07 07:56:25
-
需要修改名字：如KL1(2),出现3次：可KL1(3)-2,KL1(4)-3,KL1(5)-4
首次提交 2020-02-07 09:26:20 最近修改2020-02-07 09:26:46 (修改过1次)
