消防电问题

消防电话线连接电话分机、电话插孔，具体看看系统图，有时候，分机和插孔可能分开，或者点数多也可以分开的，3代表3根电话线。

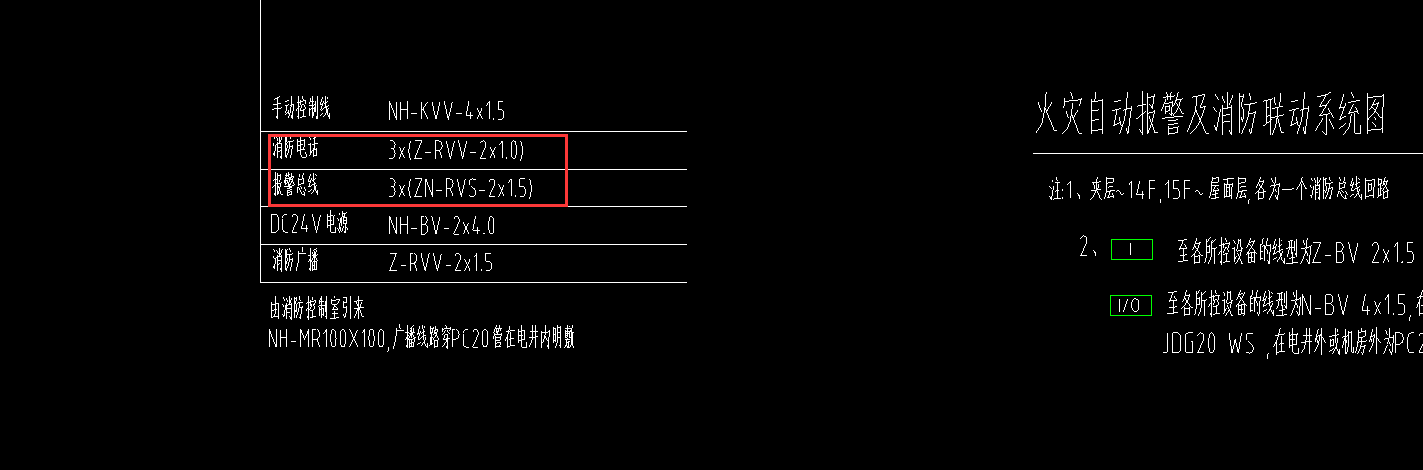

第一张是系统图表示，3*是指工程量*3吗，我看图纸并不是三根不同地方引出来，先引到两个电箱在引出

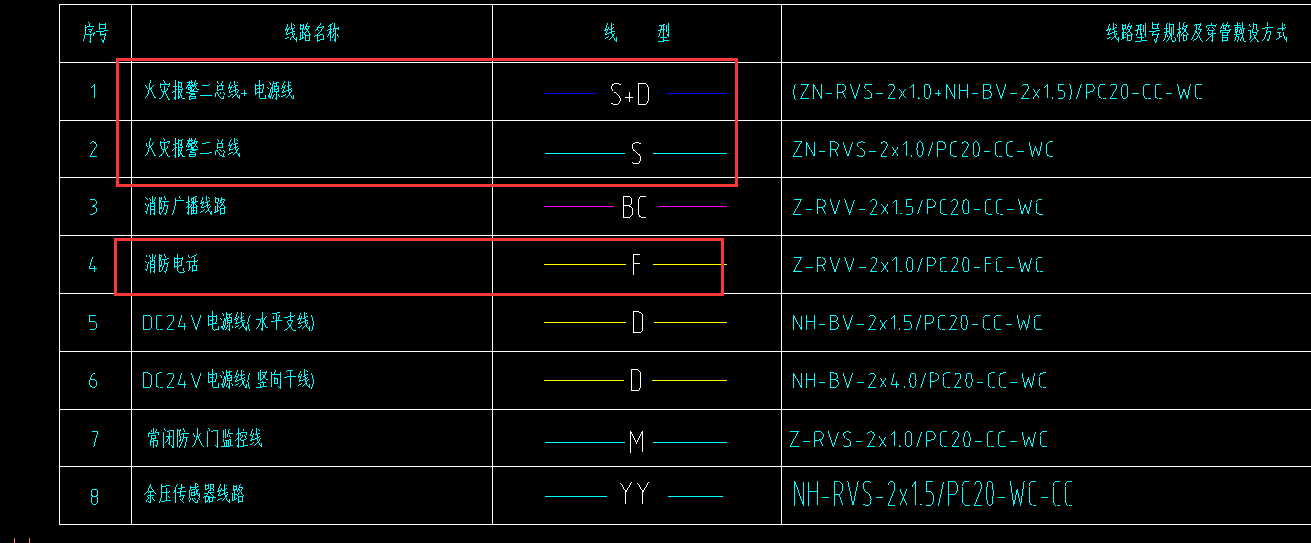

第二张图是平面图表示，未见*3,

该如何计算，是设计有误？还是说竖向为*3，横向为1根？

2020-02-10 21:34:07 补充

消防电话线

答：根据第一个图，表示的就是工程量乘以3

第二张图只是单根线缆的型号和配管，具体的根数需要根据不同的平面确定。所以不用乘以三

竖向表示总线，横向的就是到每一层或者每一个消防分区单元的。

消防电话线，3*是工程量*3，是指图纸上此处有三根电话线，去往不同的三个地方（或三个不同的楼层）；
