各位专家 这图纸 的开关 图例是没有的，请问如何看开关是多少控的呢？

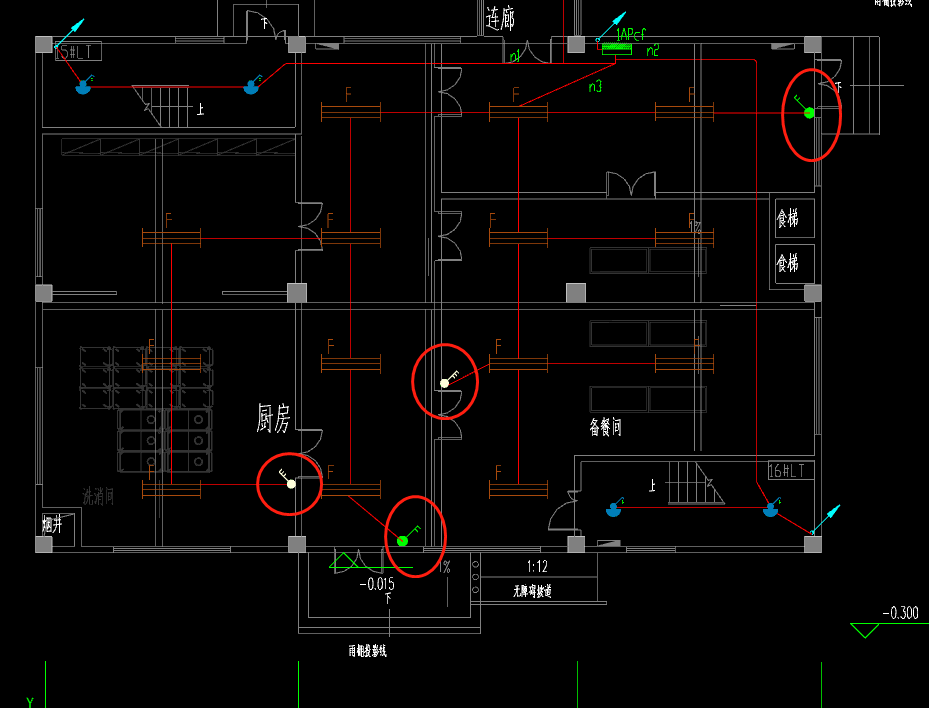

各位专家 这图纸 的开关 图例是没有的，请问如何看开关是多少控的呢？ 图纸是显示三个回路，可是n3回路 有4个开关，有二联和三联的 可是我看不明白是二联是单控还是双控 ，三联是单控还是双控，求教
各位专家 这图纸 的开关 图例是没有的，请问如何看开关是多少控的呢？ 图纸是显示三个回路，可是n3回路 有4个开关，有二联和三联的 可是我看不明白是二联是单控还是双控 ，三联是单控还是双控，求教
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
截图的都是单控开关，几根小尾巴就是几联单控暗开关。
2020-02-11 14:51:33
-
都是单控开关，分双联，三联等。
2020-02-11 14:29:11
-
开关有几道线就是几联开关
图中都是单控开关
2020-02-11 14:31:33
-
这图纸的开关图例都是单联的，看开关是几控的，看那个头上短线，几个就是几控，你这个是单联双控、单联三控的
2020-02-11 14:35:09
-
根据实际情况，可以分出来对应的开关的控制关系 ，最左边3控单联开关，分别控制3盏灯，中间的是双联单控开关，分别每个控制两盏灯，右边上面是双联单控，分别控制两盏灯，右边下边 识别3联单控开关，分别控制5盏灯
2020-02-11 14:36:59
-
都是单控开关，双控开关是两个方向有小尾巴。
2020-02-11 16:53:38
