Ilyss
2020-02-11 16:16:57
|
海南省
土建土建算量GCL2013
|
304查看
3回答

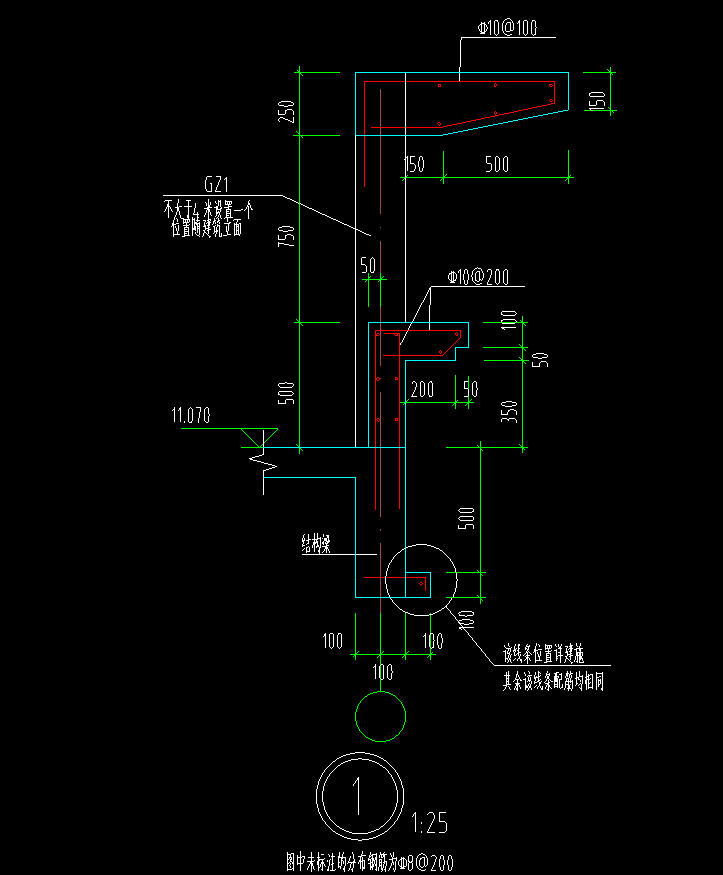

这是屋面层，图中的构造柱起点标高是11.57，请问图中的构造柱怎么画
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
图中的构造柱起点标高是11.57，图中的构造柱就采用构造柱定义布置，
悬挑那个采用自定义线绘制。
首次提交 2020-02-11 16:18:39 最近修改2020-02-11 16:19:50 (修改过2次)
-
你好：用构造柱定义。
2020-02-11 16:19:36
-
GZ1就是用构造柱定义布置。
另外：为了考虑方便计算工程量，上面两道用异形梁定义，断面的多边形钢筋在属性的其它箍筋里编辑，下面的可以用板定义布置小挑檐，钢筋用负筋布置。
首次提交 2020-02-11 16:20:13 最近修改2020-02-11 16:21:03 (修改过1次)
