各位老师,GTJ2018同一跨梁中出现不同的截面尺寸改怎样处理？

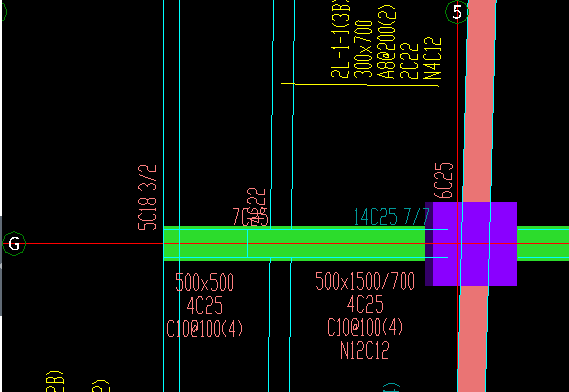

如图，在该梁的悬挑部分出现了两种不同的截面尺寸和配筋，这种情况该怎样处理？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你好：需要在变截面处将梁打断，然后原位标注，输入截面尺寸，完成后，将梁合并。
2020-02-11 21:05:02
-
图纸设计有误，不应该出现这样情况的
2020-02-11 21:04:43
-
分段布置或打断原位标注识别完后点选合并，但右边的1500/700目前软件也只能是按平均高度进行设置，无法设置形成不同的截面梁，因为它不是完全处在悬挑的位置。
至于是否属于错误，这需要咨询设计了。
首次提交 2020-02-11 21:05:51 最近修改2020-02-11 21:06:55 (修改过1次)
