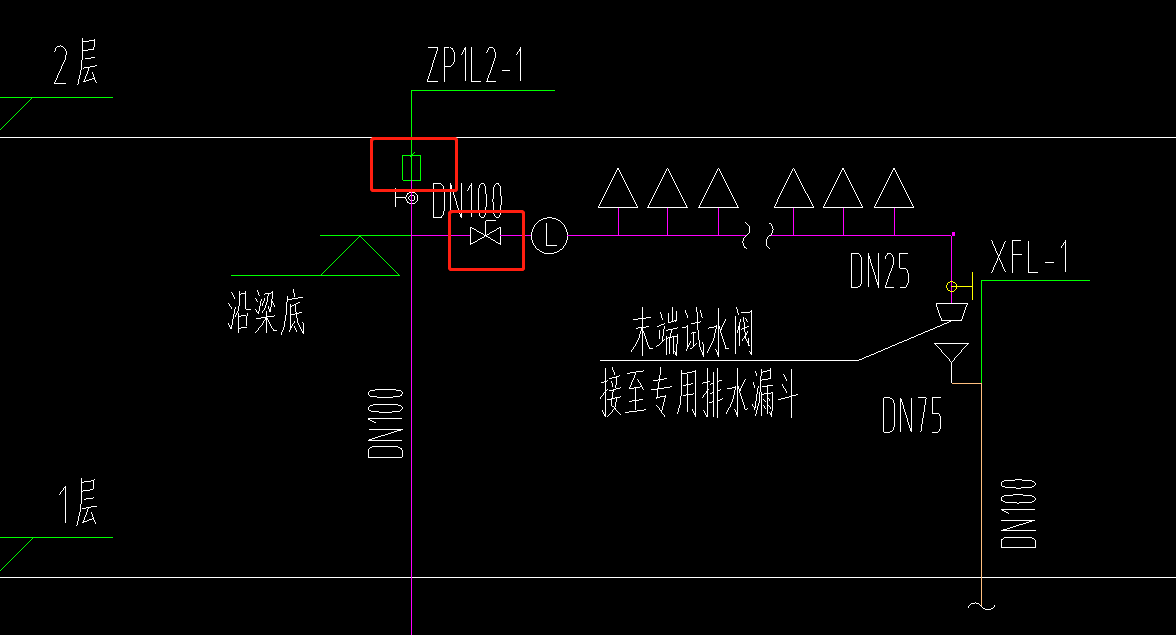

请问这两个图例是什么
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
2020-02-14 20:46:30
-
上面的 应该是 普通闸阀，偏下的是 带有流量计的截止阀，对照图例和设计说明 确认一下 。
2020-02-14 17:19:33
-
这两个图例是自动放气阀及
首次提交 2020-02-14 17:25:22 最近修改2020-02-14 17:27:33 (修改过1次)
-

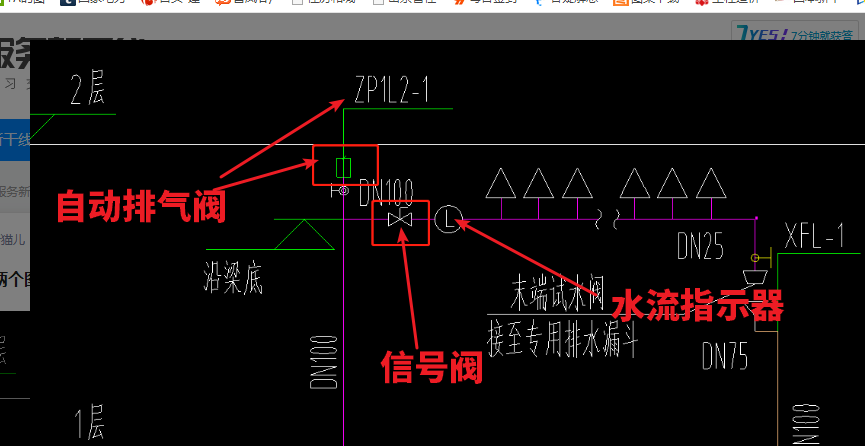

上为自动排气阀
下为信号阀
2020-02-14 17:37:39
-
请问这两个图例是什么
答：左边的为喷淋系统管道的最高点需要设置自动排气阀，防止管道内空气影响实际的压力，此处应为自动排气阀
右边的为信号阀，是传输水流的信号给消防控制室，通过此处的信号阀判断消防喷淋泵是否开启。
首次提交 2020-02-14 20:57:04 最近修改2020-02-14 20:57:35 (修改过1次)
-
自动排气阀，可能是20或者15的
下面信号阀100的
