关于标高的表示

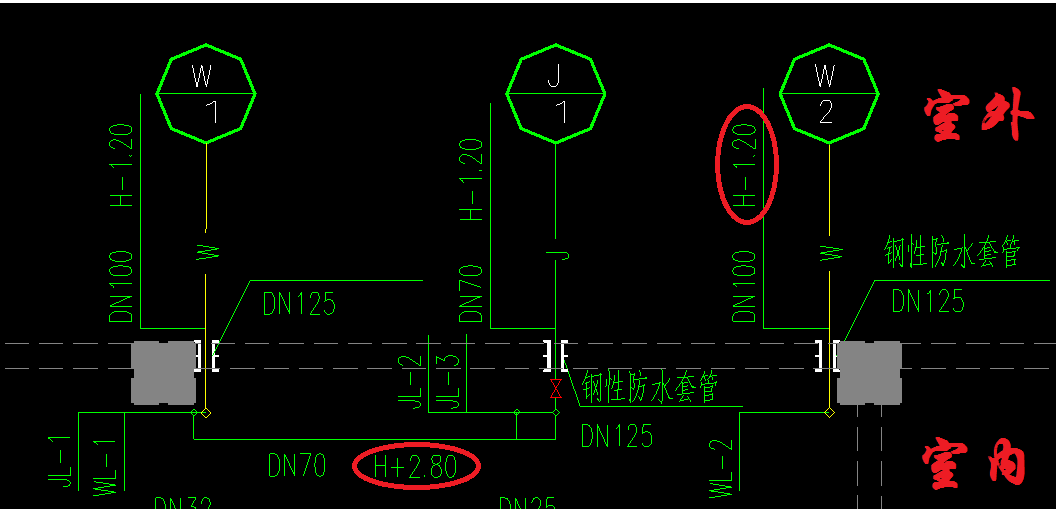

请问，上图中室内标高为-4m、室外的标高是0m，请问，室外标注的管道标高H-1.2中，H是指室内的标高-4m，还是指室外的标高0m呢？或者说，标注H-1.2的管的安装高度是-1.2m呢，还是-5.2m？谢谢。
2020-02-16 23:18:40 补充
请问室内与室外两个管道安装高度的标高中的H是不是同一个值-4m。
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
图中室内标高为-4m、室外的标高是0m，室外标注的管道标高H-1.2中，H不是指室内的标高-4m，是指室外的标高0m，标注H-1.2的管的安装高度是-1.2m。
室内与室外两个管道安装高度的标高中的H不是同一个值，分别指各自的地面标高，也就是室外-1.2与室内H+2.8是同一标高-1.2。
首次提交 2020-02-16 23:30:11 最近修改2020-02-16 23:31:59 (修改过1次)
-
室外标高的H是±0.000
室内的H是-4.0m
排水管在室外是-1.20m;在室内(-4.0m)-（-1.2m）=室内的 +2.8m高，出外墙。
给水管在室外是-1.20m进户;在室内的管道是(-4.0m)-（-1.2m）=室内的管道标高 +2.8m。
2020-02-17 08:06:54
