电梯井基础怎么画

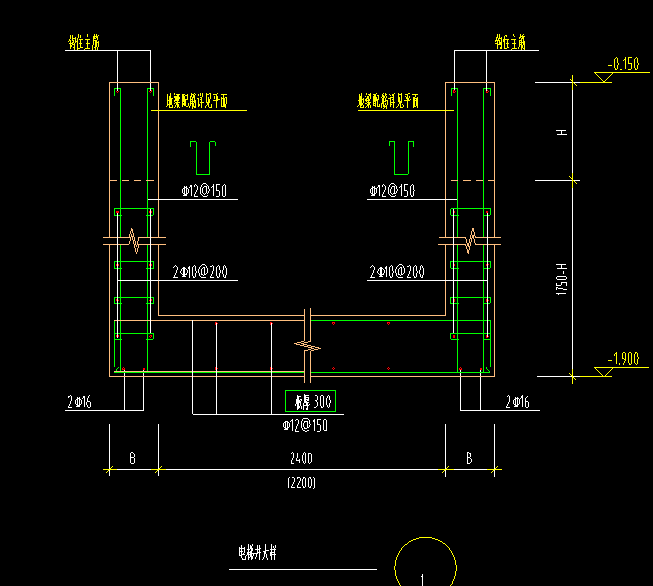

2400下面（2200）是另外一边的尺寸吗，还有B这个数据怎么确定？
2400下面（2200）是另外一边的尺寸吗，还有B这个数据怎么确定？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
用筏板基础和剪力墙组合绘制
2200是另一个方向的尺寸
B是剪力墙厚度，看具体的剖面图
2020-02-26 16:42:33
-
用筏板布置。
相关尺寸(B即墙厚)查阅其他图纸，内净应该是2400*2200。
2020-02-26 16:43:21
